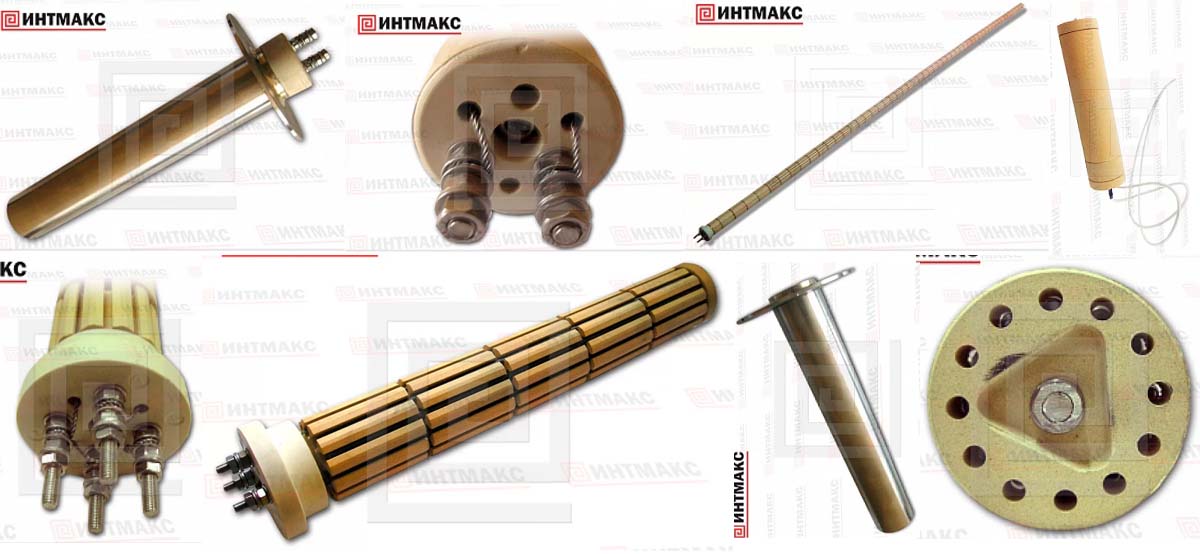

Сухі керамічні ТЕНи

Властивості та конструкція сухих тенів

Сухі тени (також відомі як керамічні циліндричні обігрівачі) є пристроями для обігріву, в яких резистивний провід розміщений в циліндричному керамічному ізоляторі.

Технологічне застосування сухих тенів

Сухі тени застосовуються для нагрівання газів і рідин (нагрів води в різних ємностях; нагрівачі для попереднього нагрівання масла; промислові ванни; гальванічні пристрої; повітряні попередні нагрівачі; обробка гуми та пластмаси; печі гарячого дуття; бойлери та водонагрівачі)
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Керамічні «сухі» Тени електричні

Регулярні відключення води, які вже близько року зазнають усі жителі України, частий ремонт комунікацій вимагають пошуку рішення. Оптимальним виходом стає придбання пристрою нагрівання рідин. Бойлер, в якому використовується «сухий» ТЕН, купити пропонують багато супермаркетів техніки. Ми розповімо, чому керамічний елемент є кращим порівняно з металевим.

З якої причини нагрівач названий «сухим» і з чого він складається

Пояснюється просто: елемент, що гріє, не контактує з рідиною. Це дозволяє розміщувати термічний пристрій у середовищах із різною хімічною активністю. Якщо розглядати монтаж сухого керамічного ТЕНу у контексті підвищення температури води, то її не потрібно чистити перед тим, як використовувати. Такий фактор стане в нагоді не тільки в домашньому, а й у виробничому форматі застосування.

Сухий ТЕН для водонагрівача має зовнішню керамічну обкладку, між частинами якої прокладено спіралеподібний дріт. Нагрівальний компонент розміщений у трубці. У деяких випадках виріб поміщають у металеву колбу, щоб унеможливити незворотні реакції в активних середовищах. З одного боку вона запаяна, а другий кінець з'єднується з струмопровідною олійною речовиною або повітрям.

Потужність нагрівачів варіює в широких межах – 0,2-10 квт. Найбільш потрібна довжина – 40-60 см, форма пряма. Моделі підходять для домашніх мереж в 220 В і промислових підключень на 380 В. Можна купити сухі керамічні ТЕНи з різним ступенем нагріву по всій довжині. Для цього їх виробляють на індивідуальне замовлення.

Види фіксації

Існує стаціонарне та знімне кріплення. Для першого виду використовують паяння. Він застосовується для тривалої експлуатації в резервуарах, транспортних вагонах, виробничих ваннах.

Другий тип зроблений під муфту з різьбленням під прикручування та під фланцеву фіксацію. Його призначення – зробити зручною заміну нагрівального елемента ТЕНу за допомогою його швидкого витягування. Фланцевий тип міцніший, тому що в набір додано герметизуючу прокладку, а фланці кріпляться до колби. Різьбовий варіант стане в нагоді для побутових умов, а фланцевий – у промислових цілях.

Перед тим, як купити сухі керамічні ТЕНи на заміну, ознайомтеся з їх характеристиками.

Типи підключень

Керамічна конструкція вважається однією нагрівальною одиницею. Часто потрібно досягти більшої потужності, ніж дає один нагрівник.

Щоб зробити підключення кількох ТЕНів, застосовують дві схеми:

- «трикутник». Висновок №1 першого нагрівача утворює фазу з висновком №1 другого пристрою. Висновок №2 другого нагрівача з'єднують з виведенням №2 третього пристрою. Висновок №1 третього Тена кріплять висновку №2 першого нагрівача. Такий варіант застосовується для мереж у 220 В. Водонагрівач із сухим керамічним ТЕНом (накопичувальний) прослужить до 15-ти років;

- «зірка». Перші висновки підключені до «нульової» загальної точки. Другі з'єднують із окремими фазами. Конструкція з 3-х проводів підходить при напрузі мережі 380 В.

Характеристики «сухого» Тена

Він застосовується для об'єму бойлерів від 50м³.

• Можливість попарно монтувати термічні елементи дозволяє працювати пристрою безперебійно. Навіть якщо один із нагрівачів вийшов з ладу, доки він буде перевстановлений, функціонує другий елемент.

• Заміна відбувається без переривання термічного процесу та зливу рідини. Відкрутивши ТЕН, вдасться дуже швидко встановити працюючий тип нагрівача.

• Анод змінюють аналогічно, для нього призначений окремий отвір.

• Ціна водонагрівача з «сухим» керамічним ТЕНом вище звичайного аналога. Однак різниця у вартості повністю компенсується терміном служби, більш рідкісним профілактичним обслуговуванням та зручністю заміни.

• Нагрівач працює з водою, маслами, повітряними та агресивними газовими середовищами. Він безпечний з позиції ураження електричним струмом бойлера.

Область застосування

Водонагрівач з «сухим» керамічним ТЕНом накопичувальний в домашніх умовах – це лише мала частина застосування його широких можливостей.

- Нагрівачі потрібні в процесах, що вимагають підвищення температури носія при передачі його магістральним шляхом.

- Збільшення термічного показника продуктів нафтопереробки зберігає попадання сажі та інших продуктів згоряння на активну частину «сухого» ТЕНУ.

- У виробничих процесах виникає потреба у використанні підігрітих газів. Керамічні та стеатитові блоки витримують дію гальванічних розчинів, мінеральних масел. Вони не псуються при встановленні в печі, в обладнання для виготовлення пластикової продукції, при виробництві асортименту з гуми та ін.

Виробник «Інтмакс» допоможе купити «сухий» ТЕН з потрібними технічними характеристиками, потрібними розмірами, за недорогою ціною.
