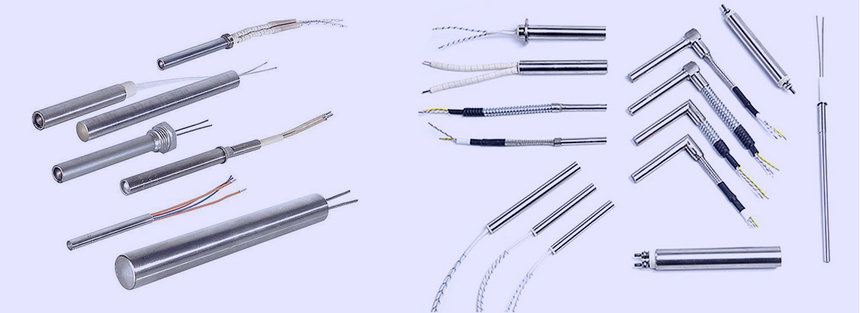

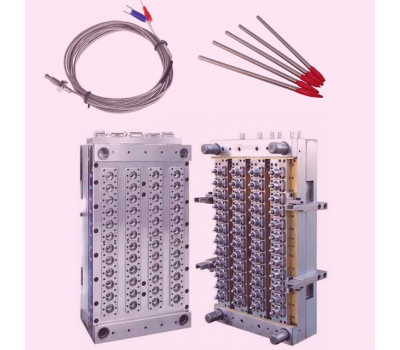

Патронні нагрівачі для прес-форм - це металеві стрижні, які використовуються для нагрівання форм до потрібної температури. Застосовуються для створення литих виробів із пластмаси, гуми. Вони складаються з циліндричної трубки, в яку вставляється нагрівальний елемент (патрон). Його завданням є генерація тепла під впливом електричного струму. Патрони можуть бути різної потужності, діаметра та довжини, що дозволяє вибрати оптимальний варіант для кожної конкретної прес-форми.
Чим пояснюється затребуваність патронних ТЕНів
Винайшли нагрівачі 100 років тому. З того часу вони вдосконалюються та активно використовуються на різних виробництвах.
- Підходять для різних прес-форм (пневматичних, механічних, гідравлічних), створюючи необхідну температуру виготовлення продукції.
- Найчастіше виготовляються зі сталі. Однак є окремі варіанти інших матеріалів. Свинець витримує плавикову, сірчану кислоту, але застосовується рідко. Титан стане в нагоді в азотному середовищі, високу теплопровідність забезпечує цирконій.
- Окрім формування, застосовуються в процесах сушіння, високотемпературного випалу.
- Використовуються для виготовлення різних розмірів. Підходять для гумового, силіконового та пластикового асортименту.
- беруть участь у фактурному розмаїтті, допомагають виробляти продукцію з матовою, глянсовою та текстурною поверхнею. Лінійка відтінків не має обмежень.
- Встановлюються з потрібним кроком в залежності від зроблених розрахунків. Допомагають створювати єдине нагрівання у формі, а також зони зі змінним температурним показником.
- Електричне нагрівання вважається найбільш раціональним з позиції монтажу ТЕНів та витрат на виготовлення продукції.
Як вибирати патронні нагрівачі
Індивідуальний розрахунок, який пропонує компанія «Інтмакс», дає можливість виготовити та встановити патронні ТЕНи, які повністю відповідатимуть температурним вимогам, потужності та тривалості нагріву. Вид нагрівачів залежить від типу сировинних компонентів, розміру прес-форми, продуктивності лінії.
- Знаходять температурний пік і бажаний виробіток, який повинні забезпечувати ТЕНи.
- Вираховують потужність, необхідну для отримання рівномірного (або секційного) нагріву.
- Визначають геометричні характеристики: довжина та розмір у діаметрі. Залежність між параметрами форми, кількістю та діаметром нагрівачів прямо пропорційна.
- За формулами розраховують робочі характеристики одного нагрівача.
- Знаходять питому потужність, що припадає на одиницю площі.
- Розраховують кількість нагрівальних зон. Для складних конфігурацій прес-форм доводиться кількість таких зон збільшувати.
- Знаходять якою буде глибина посадки.
- Вибирають матеріал для виготовлення з урахуванням середовища розміщення: агресивне, слабокисле, слаболужне. Пріоритет віддається нержавіючій сталі, проте для особливих умов застосовують інші матеріали.
- Визначають місце розташування термопари.
- Розглядають можливі способи підключення джерела живлення до ТЕНів.

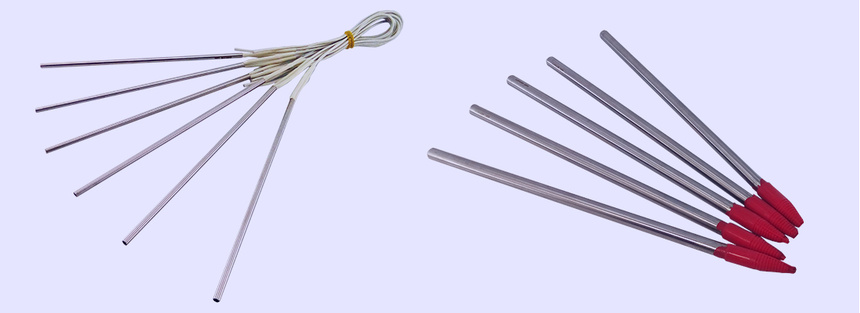

Характеристики патронних нагрівачів
Intmax випускає ТЕНи з відшліфованою поверхнею та мінімально допустимим співвісним відхиленням. Ліміт робочого часу 5000-8000 годин. p align="justify"> Різні типи підключення проводів (залежать від особливостей прес-форми). Розраховані на щільне прилягання та застосування без термопасти. Висока передача тепла, зносостійкість, термостабільність матеріалів для ТЕНів.
Враховуються умови встановлення, тому можна замовити моделі, що розширюються, нагрівачі із захистом від вологи, з круглим і квадратним перетином.
Два типи продукції, що відрізняються потужністю
На виробництвах затребувані 2 типи ТЕНів.
- Високомажні. Питомий показник знаходиться в діапазоні 15-50 Вт/см22. Призначення – рідкі середовища, форми піддаються вібрації та терморозширенню. Температура експлуатації: +350…+750℃, струмопровідним елементом обраний нікель-хром. У ТЕН поміщають двожильний провід у силіконовій оболонці з вогнетривким захистом.

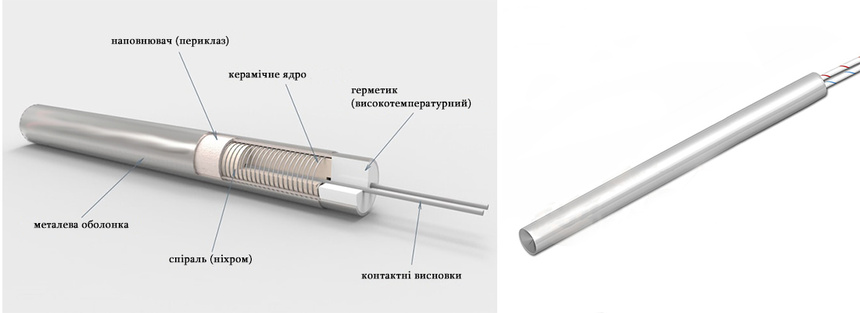

- Середньопотужні. Питомий показник перебуває у діапазоні 5-15 Вт/см2. Призначені для нагрівання вмісту форми до +300℃. Як і у високопотужних, тут використовується керамічний сердечник, за яким рівномірно навитий ніхромовий дріт. Це дає рівномірне підвищення та підтримання потрібної температури.

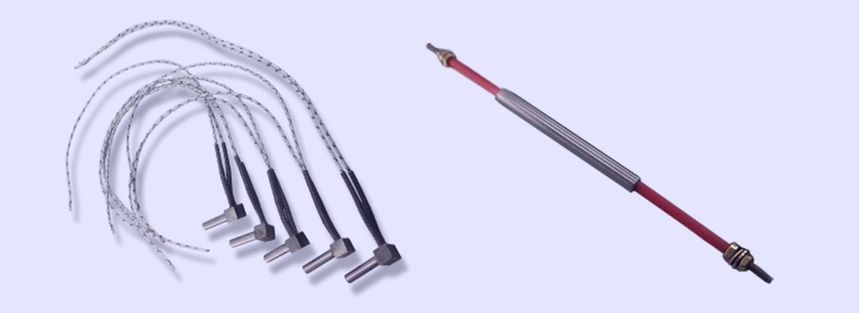

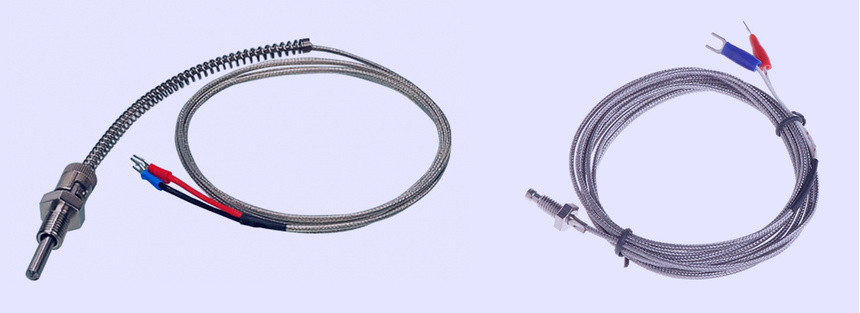

Термопари
Їх завдання – не допускати зміни температурної стабільності, а також не перевищувати встановлений термічний максимум.
Забезпечують точність показників виміру, збільшують термін служби ТЕНів, дозволяють технологічному процесу проходити у встановлених рамках.
- Ізольовані термопари не стосуються захисного покриття та токоподавального дроту.
- Термопари, що контактують, мають точку зіткнення з верхньою оболонкою нагрівача. Відрізняються швидкістю вимірювання показників.
- Мігруючі. Можуть ставитися у будь-якій зоні нагріву. Особливо рятують, коли встановлені довгі ТЕНи.
Як пов'язані якість полімерних виробів та правильний вибір нагрівачів
Полімерна продукція виготовляється з розплавленої сировини. Від того, наскільки правильно буде виконано цей процес, залежить кінцеві характеристики виробів. Для цього враховують спосіб обробки сировини, а також фізико-хімічні параметри вихідного матеріалу, готової продукції.
Існує 2 підвиди полімерів. Реактопласти при зростанні температури переходять у незворотну фази і утворюють змінену структуру молекул. Термопласти готові багаторазово при нагріванні змінювати фізичний стан, постійно розплавляючись та затвердіючи.
Від парового та газового нагрівання форм давно відмовилися: вони виявилися неефективними та небезпечними в порівнянні з новими пропозиціями, а обладнання є занадто об'ємним. Електричне джерело обігріву є найпродуктивнішим з позиції ефективності та оцінки витрат.
Приділяють увагу частоті розміщення патронних ТЕНів. Якщо їх ставити частіше, ніж за розрахунком, виникне перегрів. Рідкіший монтаж небезпечний тим, що відбудеться нерівномірний розплав, а майбутні вироби виявляться бракованими.

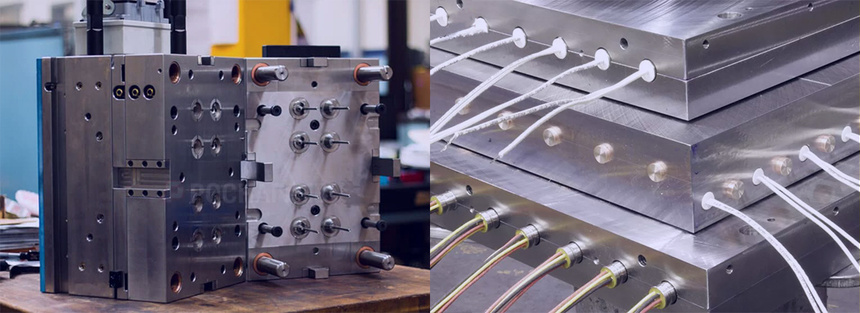

У разі застосування знімних прес-форм вони доповнюються нагрівальними плитами з отворами під патронники. У формах, які не змінюють свого положення, плити фіксуються до нижнього сегмента матриці та до верхньої зони пуансону.
Розрізняють 6 видів прес-форм для виготовлення пластикової лінійки продукції:
- Лиття під тиском (термопластавтомати). Гарячеканальні форми допомагають литнику бути гарячим, а готовий виріб охолоджується, застигає та виймається. Початковий матеріал витрачається без надлишків, виробничий цикл скорочується.
- Прес-форми для виготовлення асортименту способом видування. Заготівлі подаються у форму, куди пізніше прямує під тиском повітря. Пластик розтягується, прикріплюється до стін, а після охолодження виймається. Так роблять тару для напоїв та побутової хімії.
- Прес-форми для полістирольних кульок. Сировина пропарюється у тій ємності, де відбуватиметься формування виробів. Так виготовляють промислове впакування.
При компресійному формуванні, виготовленні блістерів використовують ІЧ-випромінювання, а для екструзійних процесів потрібні кільцеві ТЕНи. Тому ми з розглядати в цій статті не будемо.
У чому патронні нагрівачі виграють у порівнянні з іншими ТЕНами
Вони мають багато переваг у порівнянні з іншими типами ТЕНів.
- Швидке нагрівання. Це позитивно відбивається на тривалості виробничого циклу, оскільки скорочує час на процеси.
- Висока точність контролю температури. Правильні робочі показники нагрівальної системи гарантовано призводять до випуску виробів із запроектованими властивостями. Патронні нагрівачі забезпечують точний контроль температури завдяки використанню спеціальних датчиків та систем контролю. Наприклад, у технології лиття під тиском температура форми має бути в межах таких значень:
а) ПВХ: +30…+60℃;
б) пластик АБС: +50…+80℃;
в) поліетилен низького тиску: +60…+70℃;
г) полісульфон: +130…+150℃;
д) полікарбонат: +90…+120℃.
- Зручність монтажу та заміни. Патронні нагрівачі швидко встановлюються та оновлюються завдяки своїй компактності та простоті конструкції. Головне, щоб наступний ТЕН мав ті самі розмірні та експлуатаційні параметри, що й попередній.
- Надійність у роботі та тривалість періоду використання. Вироби виготовляються з якісних матеріалів, які витримують тривалі термічні навантаження за поточних умов експлуатації.
- Економічність. Система нагрівання організована таким чином, щоб забезпечити оптимальне споживання енергії за підтримки необхідних термічних значень.
- Відсутність складності при монтажі та оновленні нагрівачів. Цим має займатися технічний спеціаліст. Навчений співробітник витратить мало часу для встановлення ТЕНів патронного типу.
Взаємозв'язок між термічною підготовкою форми та експлуатаційними параметрами продукції
Проаналізуємо це на прикладі ливарної технології.
- Наявність внутрішніх напруг у випущеному виробі. При охолодженні пластмаси верхня частина остигає швидше, тому утворюється усадка. Залежно від виду сировини та умов виробництва вона становить 0,5-2%. Чим краще підібрані параметри виготовлення, одним із яких є температура, тим меншу усадку вдається отримати. Нижча температура форми сприяє прискоренню кристалізації.
- Короблення. Коли охолодження було зроблено нерівномірно або недостатньо, конфігурація готових виробів виявляється "зіпсованою". Рівність ліній та естетичну привабливість продукція приймає на етапі формування.
- Гладка поверхня. Щоб зовнішній вигляд був без вад, потрібна хороша пластичність суміші. І тут теж багато залежить від того, до якого рівня нагріта форма: важливо, щоб температурне значення було близько до параметра кристалізації матеріалу, адже процес твердіння суміші відбувається досить швидко.
Вибираючи ТЕНи для виробничих потреб, орієнтуйтесь на замовлення патронних нагрівачів у виробника.
Intmax: нам довіряє вся Україна
Замовляючи патронні нагрівачі у виробника, ви можете бути впевнені у їх якості та відповідності вимогам ваших технологічних ліній. Ми надаємо необхідні технічні характеристики та консультації щодо вибору оптимального типу та потужності нагрівача для вашого обладнання.
- Виготовлення нового нагрівача з урахуванням індивідуального розрахунку показників експлуатації займає 1-2 тижні. Якщо купуєте не вперше і орієнтуєтеся на стандартні розміри, відвантажуємо зі складу відразу. Коли потрібно виготовити патронні нагрівачі без зволікань – виконуємо замовлення у прискорені терміни.
- Вартість патронних ТЕНів. Ми як виробник готові запропонувати мінімальні ціни на будь-який вид нагрівача. Надаємо необхідну документацію для користувачів: паспорт на вироби, бухгалтерські акти.
- Гарантія протягом року після покупки. Вона діє на будь-який вид товарів, що купуються.
- Кількість. Ми – не магазин, де можна потрапити на залишки асортименту та чекати наступних поставок. Замовляючи патронні тени, можете вказувати будь-яку їх кількість. Уся партія буде доставлена в обумовлений термін. З оптовими клієнтами співпрацюємо на особливих умовах.
На закінчення, вибір патронних нагрівачів для прес-форм є важливим етапом виробництва пластмасових виробів. Він залежить від багатьох факторів, таких як тип матеріалу, форми та розміри виробу, необхідна температура та швидкість виробництва. Правильний вибір дозволить отримати високоякісні вироби у надійного постачальника. Звертайтеся з «Інтмакс» за патронними ТЕНами будь-якого типу!
