ТЕНи та галузі застосування

Нагрів води, повітря, маслянистих середовищ, форм виготовлення продукції цікавив давно. Так було винайдено трубчасті елементи, які підключалися до струму, трансформуючи енергію в тепловий еквівалент. Нагрівачів потребують медична, харчова, хімічна промисловість, виробнича сфера, побутові прилади.

З чого складається ТЕН

• Конструкція Тена представлена трубчастими елементами, в середині яких знаходиться струмопровідний ніхромовий елемент.
• Оболонка контуру виконана зі сталі, міді або алюмінію, діаметр підбирається за розрахунками.
• Наповнювачем обраний MgO – периклаз є чудовим діелектриком.
• Герметик потрібен, щоб зберегти наповнювач у сухому стані, а ізолятор не допускає попадання струму на корпусну частину нагрівача.

Кінці спіралі завершуються вихідною шпилькою та з'єднані з контактними стрижнями різьбленням. При надходженні струму на нитку відбувається її нагрівання, енергія передається металевому елементу, а потім - середовищу, що нагрівається.

Які типи нагрівачів пропонуються

Працюючи з повітряними, рідкими, твердими, в'язкими, сипучими середовищами застосовується перенесення енергії рахунок променистої енергії, конвекції і теплової передачі.

• Металеві тени трубчастого типу бувають прямої вигнутої форми. Зазвичай їхня довжина не перевищує 6 м, а діаметр – 18 см, проте при виготовленні на замовлення допускається змінювати розміри.
• Нагрівачі у вигляді зібраних блоків знадобляться для сухого насипного продукту та рідини. Зібрані в єдину конструкцію, вони розташовуються на фланці або мають різьблення на кінцях.
• На виробництві зручно користуватися нагрівниками з датчиком температур. Термопара знадобиться для нагрівання води та пластичних мас.
• Кільцева продукція використовується для охоплення круглих частин обладнання: інжекторних ділянок, сопел та ін. Їх виготовляють методом навивки з різним кроком закручування. Чи здатні функціонувати в режимі +500…+750˚С.
• Оребрені нагрівачі зі збільшеною площею перенесення енергії використовують там, де потрібна підвищена тепловіддача. Цей вид є єдиним рішенням у разі, коли не вдається збільшити кількість компонентів, що гріють, і початковий розмір Тена.
• Патронні аналоги у формах для виготовлення виробів із пластику. Нагрівач має відшліфовану поверхню, щоб уникнути нещільних з'єднань в отворах для встановлення.

Побутові ТЕНи: принципи підбору для установки в бойлери та водогрійні котли

Склад води у кожній місцевості відрізняється. Природні джерела насичені металами та мінералами, у побутову воду додають очисники. Тому краще розібратися в цьому питанні, щоб придбати бойлер із правильним ТЕНом, що забезпечує тривалість експлуатації.

- Залізовмісна вода швидко спровокує появу корозії в металевих ємностях. Тому стане в нагоді ТЕН з нержавіючої сталі.

- Мідний нагрівач підходить для рідин із підвищеною концентрацією солей.

- Рідше зустрічається в природних умовах або спеціально очищена вода з допустимим рівнем розчинних сольових накопичень дозволяє придбати будь-який ТЕН або пристрій з ним.

Як виготовляють трубчасті електронагрівачі

Процес виробництва включає такі етапи:

• Процес виробництва включає слСтворення металевих заготовок. Вихідний трубчастий матеріал розрізається на відміряні сегменти на верстаті, потім складають заготовки в пачки.
• Очищення поверхонь матеріалу. Олію на зовнішній частині металу слід видалити. Воно не відтирається, тому використовується термічний процес у муфельних печах.
• Щоб отримати отвори заданого діаметра проводиться зенковка. Рихтування допомагає вирівняти всі вади.
• Знежирення. Використовується шомпольне прочищення ацетоном.
• Рубка. Заготовки одержують кінцевий розмір шляхом автоматичного відрізання зайвих шматків.
• Нанесення кругового різьблення. Кожен стрижневий елемент Тена отримує різьбові кільця.
• Виготовлення спіральних елементів.
• Видалення плівок і плям у розчиннику з наступним сушінням спіралей.
• З'єднання стрижнів та спіралей методом точкового зварювання.
• Підготовка наповнювача. Включає досягнення рівня потрібної вологості, просіювання для забезпечення чистоти насипного матеріалу. Видалення залізистих частинок методом магнітної сепарації.
• З'єднання всіх комплектуючих, розміщення всередині наповнювача і ущільнення його.
• Обтискання трубок, коригування кінцевих частин.
• Термічна обробка збільшення гнучкості конструкції.
• Маркування майбутньої продукції. Виконується штампуванням, лазерним променем.
• Обкатування. Щоб різьблення щільно з'єднувалася надалі з елементами, що накручуються, робиться обкатка.
• Зачищення стрижнів потрібне для отримання рівних ділянок на торцях.
• Забирається надлишковий відсоток наповнювача, акуратно оформляється кромка.
• Гнучка нагрівачів ручним або верстатним способом.
• Остаточна обробка торців ножами верстата, що обертаються.
• Розміщення ізоляторів.
• Герметизація виробів, проведення перевірки опору.
• Обтискання стрижнів із застосуванням калібрувального кільця.
• Остаточне складання, виражене в накручуванні різьбових елементів.
• Перевірка продукції співробітниками ВТК, індивідуальне пакування для кожної одиниці продукції, передача партії ТЕНів на склад.

Виробництвом справа не закінчується, на відповідальних етапах виготовлення виконується ряд перевірок: виміри опору спіралі, ТЕНу, герметичність ізолюючого шару, точність розмірів, стан різьблення.

Поміщені на склад компанії «Інтмакс» вироби упаковують у парафінований папір, потім у плівку, щоб уникнути попадання вологи. Ретельно підтримуються допустимі умови зберігання (температура +5…+28˚С, вологість повітря – трохи більше 70%).

Як експлуатуються нагрівачі для води

1. Надлишок домішок утворює щільний, плівкоподібний шар на ТЕНах, що призводить до регулярного перегрівання елементів та подальшої поломки. Знижується кількість тепла, що віддається рідини, а це потребує більшого часу для термічного процесу. Це призводить до необхідності періодичного чищення нагрівачів та внутрішніх стінок пристроїв, монтажу фільтрів, використанню пом'якшуючих добавок для рідин.
2. Нагрівач має активну частину, яка занурюється в рідке середовище, та зону непрогріву (довжину входження шпильки в обігрівач).
3. Опір залежить від фактичного значення потужності Тена. Зворотна пропорційність показує, що зі зростанням потужності падає опір - і навпаки. Потужність майже в повному обсязі йде на нагрівання: чим вона вища, тим менше потрібно часу на проходження процесу.
4. Чорна сталь швидко окислюється, що зменшує термін експлуатації нагрівача. Для роботи з рідкими середовищами більше підходять ТЕНи із нержавіючого матеріалу.

В яких процесах затребувані тени

Найпростіше, успішне застосування нагрівача в скляному окропі дало безліч ідей щодо використання трубчастої продукції.

• Якщо взяти лише домашнє застосування, то пристрої стануть у пригоді для бойлерів, пральних машин, прасок, плит, чайників та самоварів з електричною складовою. Вони використовуються в сушарках для взуття, прасувальних шафах, масляних обігрівачах, електрокамінах, опалювальних системах. Тени потрібні у теплицях, приватних саунах. Вони стали важливим елементом електроприладів, без яких важко обходитися в побуті.
• Нагрівачі застосовуються комунальними службами, що відповідають за подачу гарячої води та опалення до будинків.
• У машинобудуванні та авторемонті вони затребувані в сушильних камерах, печах, вулканізаторах, дистиляторах та багато іншого.
• Хімічна індустрія виробляє широкий асортимент із полімерів та еластомерів, використовуючи високотемпературні режими.
• Нафтопереробка надає широку лінійку товарів, що використовуються в будівельно-дорожніх цілях, вагоноремонтній галузі та ін.
• У харчовому напрямку задіяно багато апаратів, які використовують теплову енергію для кулінарних процесів.
• Медичні дослідження, стерилізація інструментів та ємностей теж потребують спеціального обладнання, оснащеного нагрівачами.

Устройства приходится модернизировать, экспериментировать с новыми материалами, сплавами, диэлектриками, проводниками тока, чтобы в каждом случае предлагать достойные решения.

Яке застосування нагрівачів з урахуванням температурних умов

• Повітряне обігрів. Використовується для створення теплових завіс, камер конвекторів, калориферів. Робочий максимум +450С. У різних випадках використовують рівну та оребрену поверхню, прямі вигнуті стрижні.
• Водяне обігрів. Бойлери, пральні агрегати, казани. Потреба від простих до блокових термічних виробів. Термоелемент відстежує рівень фактичного показника нагріву і після досягнення цього значення нагрівач перетворюється на стадію очікування. Потім процес багаторазово повторюється.
• Гнучкі ТЕНи у побуті непридатні, але в виробництві застосовують у канальних системах прес-форм. Тут немає якихось ГОСТівських та загальноприйнятих розмірів, тому робиться замовлення на індивідуальне виготовлення продукції. Деякою подобою гнучких нагрівачів є система електричних підлог для підігріву.
• Патронний тип із незамкненим нагрівальним контуром використовується також у виробничих цілях. Це досить великі ТЕНи довжиною 1-3.5м, які передають енергію, що трансформується, через прямий контакт і поширення в масі теплових хвиль. Застосовуються на технологічних лініях у різних галузях діяльності.

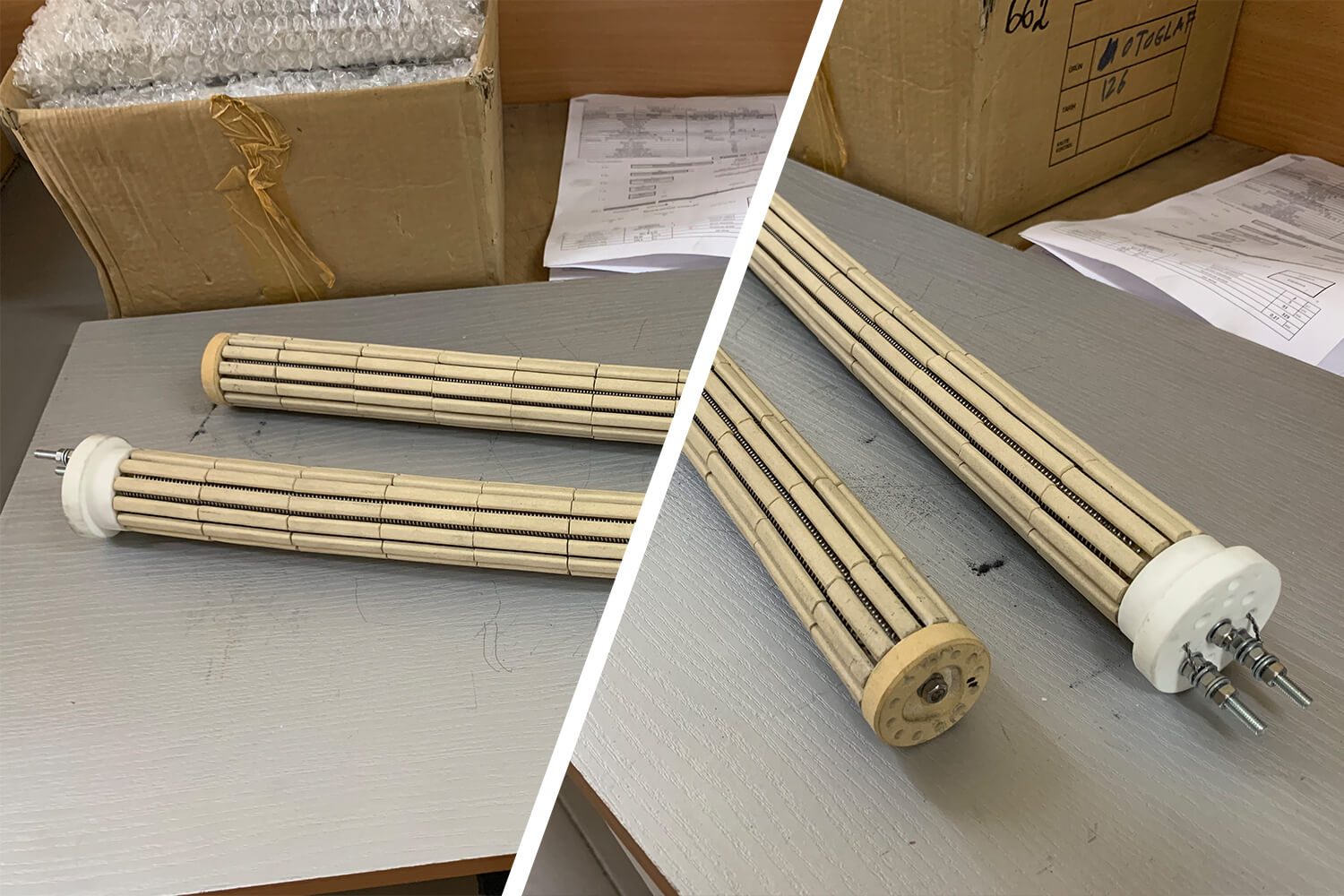

Що таке «сухий ТЕН» і в чому його переваги

Сухі нагрівачі виробляються лише прямої форми. Вони розраховані на резервуари обсягом від 50 л. Струмопровідний елемент знаходиться в керамічній колбі, яка виключає контакт з нагрівається середовищем. Пристрої здатні функціонувати у воді з будь-яким вмістом домішок. Термін використання у 2,5-3 рази перевищує аналогічний період для «мокрого» ТЕНу.

Для нагрівання води використовують стандартні металеві ТЕНи та аналоги, укладені в металеві колби. У першому випадку відбувається контактна взаємодія токоподаючого елемента з рідиною, а в другому – через нержавіючий шар колби. Білий осад у вигляді вапняного накипу щільно обліплює металевий контур нагрівача. Але ТЕН перебуває у циліндричному резервуарі, тому зміни його зовнішнього вигляду залишаються прихованими. Якщо проігнорувати період заміни активного елемента, його магнієвий шар зруйнується і може бути пробою корпусу. Щодо керамічного аналога, то він безпечний.

Щоб замінити звичайний металевий нагрівач, слід забрати всю воду з бойлера. Сухий варіант не потребує зливу, він оновлюється протягом 10 хвилин. Пара нагрівачів забезпечує більш економний режим використання обладнання.

За наявності керамічного ТЕНу виключається ураження людини струмом. Однак кожен тип виробу підходить під певні водогрійні пристрої.

Компанія "Інтмакс": теплові параметри під запити кожного клієнта

Прямий контакт з нагрівається середовищем (чи рідина, сипкий матеріал або повітря) вимагає виготовлення таких нагрівачів, які не бояться стрибків температури, витримують наростаючий тиск, здатні без збоїв функціонувати при вібропроцесах. У ряді випадків ефективніше використовувати нагрівачі в колбі, хоча це обходиться дорожче.

Щоб забезпечити максимальну ресурсопридатність, потрібно враховувати фактичні умови експлуатації ТЕНів та відповідність поставленому завданню. І це враховує правильно виконані конструкторсько-теплотехнічні розрахунки, вибір матеріалів, надійність виготовлення. Компанія «Інтмакс» має величезний досвід у виготовленні нагрівників для побутових, господарських, індустріальних потреб. Ми виконуємо всю роботу з нуля, не підключаючи сторонні організації.
