Тип підключення, як і вживані матеріали, є одним з ключових чинників в функціонуванні кожного нагрівача. Далі поговоримо про особливості даної процедури. У статті постараємося обговорити типи під'єднання плоских, хомутових нагрівачів і пристроїв виду ТЕНП (пальчикових, патронних).
Тени патронного типу (ТЕНП) - це електронагрівачі, які характеризуються значною потужністю. Вони дозволяють забезпечувати максимально якісний прогрів деталей по всій площі зіткнення впродовж довгого часового проміжку. Пристрої користуються попитом в:
Хомутове електронагрівачі (кільцевого типу) призначаються для прогрівання і підтримки температурних значень заготовок циліндричної форми і сопел промислового обладнання. Електронагрівачі мають в своєму складі резистивную дріт, що відрізняється досить високим опором. Виходячи з виду, такі ТЕНи здатні прогрівати вироби до температур 350-500 ° C. Вони використовуються для нагрівання виробів, що відрізняються циліндричної формою, і сопел екструдерів. Також пристрої нагріву хомутові типу часто застосовуються в темопластавтоматах.

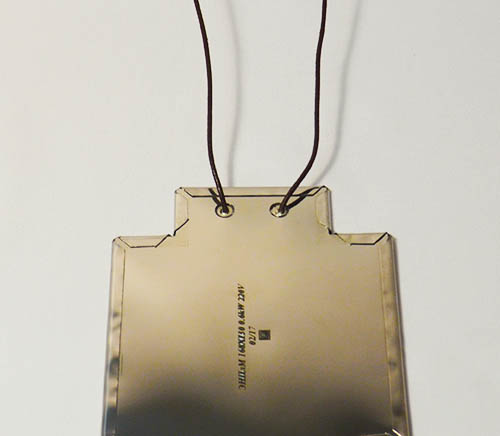

Електронагрівачі плоского (квадратного, тонкого) типу характеризуються тим, що здатні повторювати форми конкретних робочих поверхонь. Вони застосовуються для промислового нагріву ливарних форм, клейових апаратів, прес-форм і механізмів з виробництва трубного прокату. Зазначені електронагрівачі можуть мати Г або П подібну форму. У їх складі присутній резистивная дріт, яка перетворює електроенергію в тепло. У цих установок присутній якісна керамічна або міканітовая ізоляція. Корпуси можуть створюватися з алюмінію, нержавіючої сталі або слюдопластов. Виходячи з типу, плоскі електронагрівачі можуть нагрівати деталі до 350-500 ° C.
Вироби, що використовуються при підключенні
Щоб нагрівальні елементи надійно працювали, необхідно виконати їх якісне підключення. Для цих цілей застосовуються різні елементи і матеріали. Далі виділимо самі відповідні типи комплектуючих.

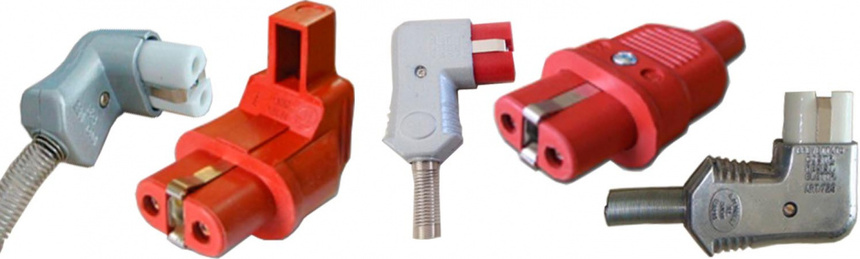

Під даними комплектуючими розуміють різного типу висновки, призначені для під'єднання нагрівачів при високих температурних значеннях (до 500 ° C). Ці термостійкі вироби дозволять оперативно і без зайвих зусиль підключати та відключати ланцюг. Вони можуть бути дво-, триполюсними. Також роз'єми можуть мати різну конфігурацію виконання, матеріал корпусу і головної частини, а також володіти різними режимами роботи. Вироби здатні працювати при показниках напруги в діапазоні 200-600 В, при струмі 3-35 А.
Виділимо підходящий варіант роз'єму і його характеристики:

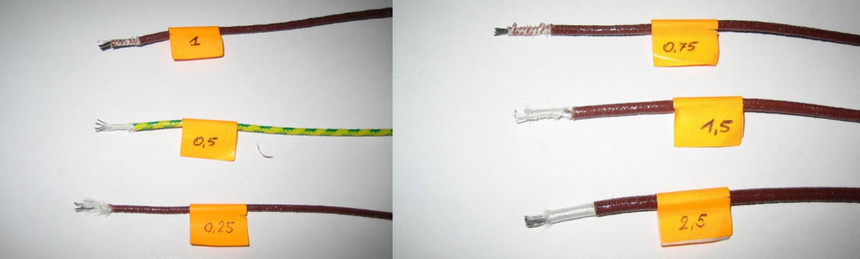

Дані вироби призначаються для під'єднання пристроїв нагрівання до джерела живлення. Зазвичай, через невірно підібраного перерізу або використання неякісного кабелю нагрівальний елемент припиняє свою роботу. Використовувані для під'єднання ТЕНів дроти зобов'язані оснащуватися надійної захисною оболонкою, яка здатна витримувати високі температурні режими. Під час нагрівання вона не повинна виділяти гару і диму. Ізоляція повинна бути безпечною, так як може застосовуватися в побутових і медичних приладах.
Найбільшою затребуваністю відрізняються силіконові термостійкі, мідні і нікелеві дроти. Вони відрізняються наступними перевагами:
Ізоляційні керамічні намиста зараз нерідко використовуються в технічній галузі. Вони відрізняються чудовими експлуатаційними якостями. Серед ключових переваг керамічного матеріалу варто виділити збільшену жаростійкість до високих показників температур, корозійну стійкість, біологічну сумісність з продуктами харчування і зносостійкість.
Дані матеріали теж застосовуються під час підключення електронагрівачів. Вони необхідні для огорожі кабелів від механічних впливів, ультрафіолетових променів, вологого середовища і бруду. Можуть працювати з пристроями при температурі до 350 ° C.

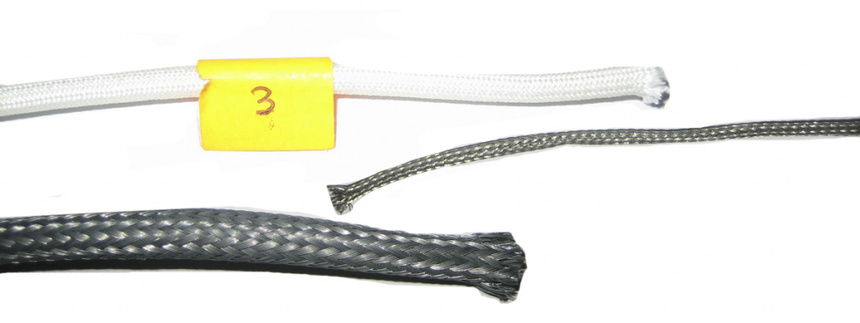

Кембрік - це трубка зі скловолокна, доповнена силіконовим покриттям. Вона має високі електроізоляційні властивості і має стійкість до хімічних речовин. Використовуються в побутових пристроях, ТЕНах, а також іншої високотемпературної і високовольтної техніки.
Можуть витримувати температури до 530 ° C, відрізняються вогнетривкістю і діелектричної міцністю (7 кВ). Стінки можуть мати товщину в діапазоні 2,5-3 мм, а внутрішній діаметр становитиме 10-150 мм. Це хороший діелектрик.
Металеві обплетення підходять для проводів будь-яких видів з діаметром не більше 10 см. Вони можуть фіксуватися зварюванням або обпресуванням. Переваги металевої сітки:
Всі вищевказані комплектуючі необхідні для виконання правильного підключення електронагрівачів. До їхнього вибору варто підходити з максимальною відповідальністю, так як від якості даних елементів буде залежати робота нагрівальної техніки. Потрібно віддавати перевагу виробам від виробників, які зарекомендували себе з кращого боку на цьому ринку.

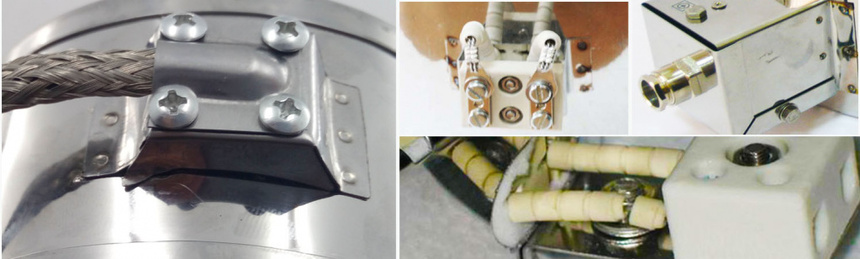

Проаналізувавши основні комплектуючі матеріали, які використовуються для створення висновків для підключення нагрівальних елементів, перейдемо безпосередньо до самих типам підключення. Різні типи нагрівачів підключаються через свої види фіксуючих компонентів. Для кільцевих і плоских ТЕНів використовуються наступні способи:
Застосовуються термопровода, які можуть ізолюватися кембриком, керамічними намистом. Можливо виведення вертикально з Тена, а також в його товщину.
Технічні характеристики:

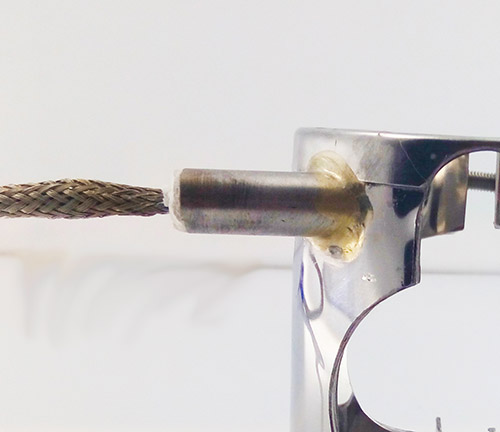

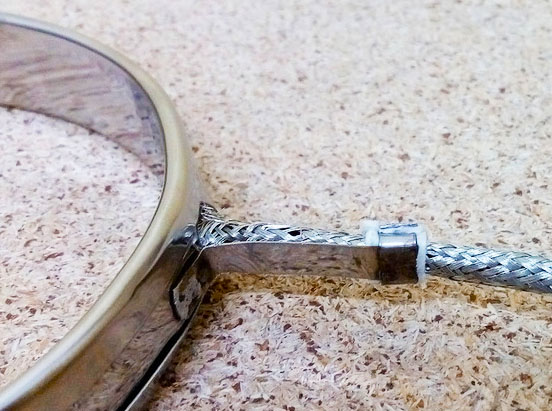

Термопровод з металевої опліткою і фіксує ніжкою. Стійкий до вигинів.
Технічні параметри обплетення металевої:

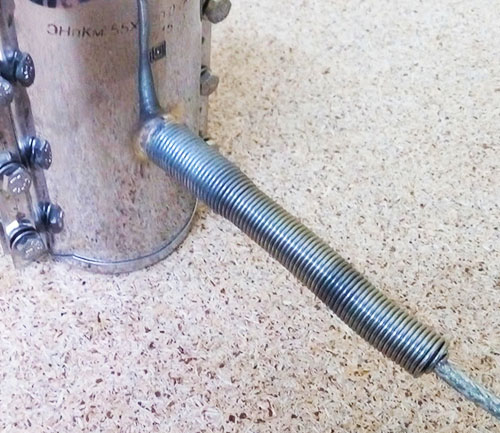

Нікелевий термокабель в металевій оплетке зі зміцненням місця контакту пружиною.
Технічні характеристики нікелевого термостійкого дроти:

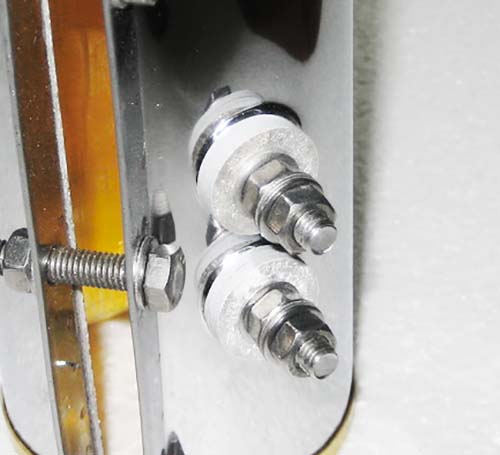

За допомогою болтів М5. Доступна установка по радіусу, тангенціально, всередині або на поверхні короба.

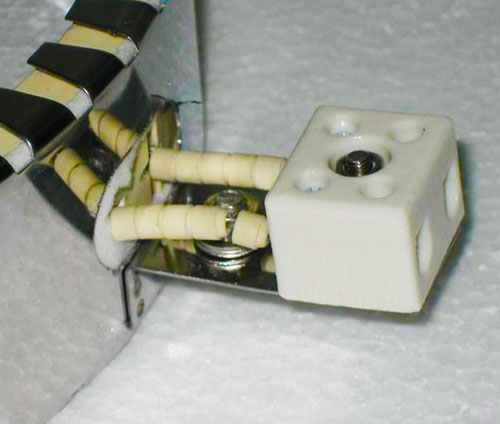

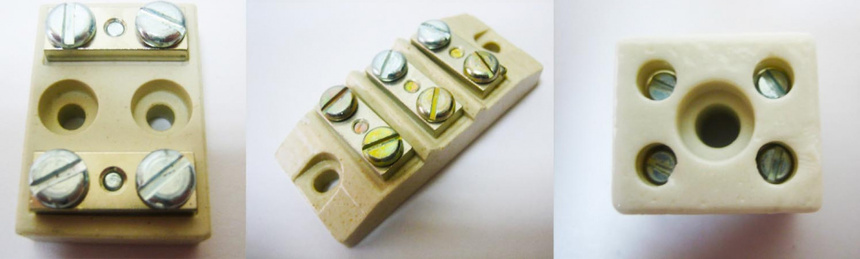

Колодка з кераміки на ніжці форми П з нікелевим термокабелем.
Технічні характеристики:

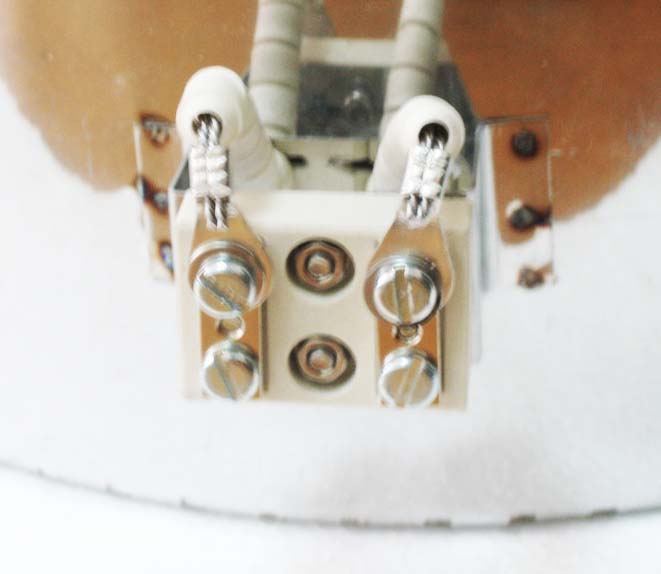

Колодка з кераміки, вміщена в захисний кожух, з гнучким висновком термокабеля в металевій оплетке. Можливе розміщення осьовий, по радіусу, тангенциально.
Технічні характеристики:

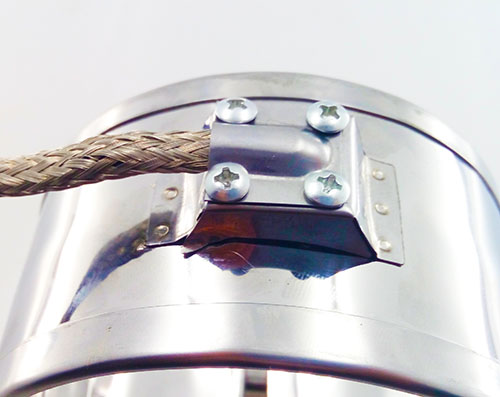

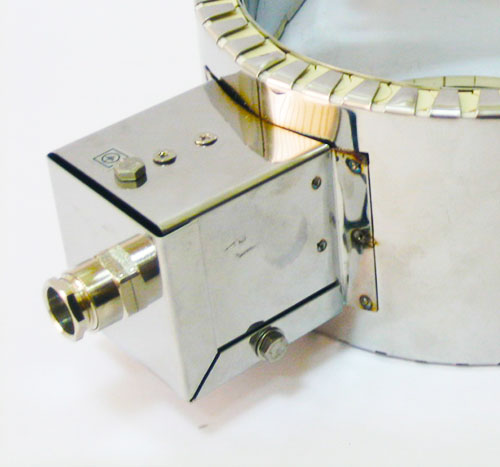

Короб з металу з устаткуванням для виведення термокабеля в металевій оплетке. Можливе розміщення осьовий, по радіусу, тангенциально.
Технічні характеристики:

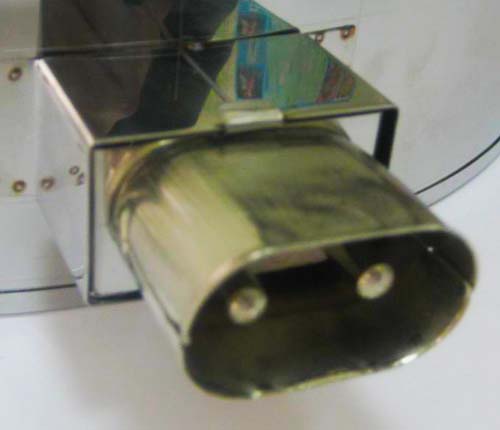

WG-2 (РПС) мережевий двоконтактний. Можливе розміщення осьовий, по радіусу, тангенціально.
Технічні характеристики:

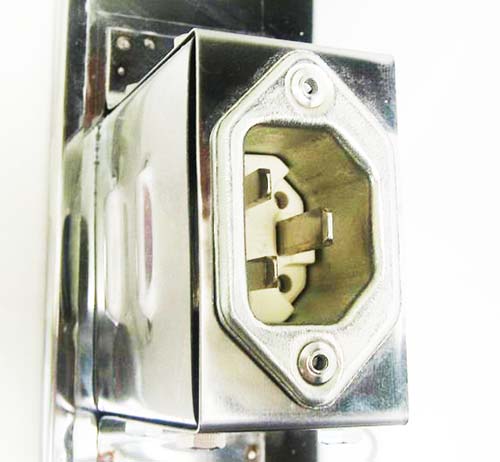

WG-3 трьохконтактний термостійкий. Можливе розміщення осьовий, по радіусу, тангенциально.
Технічні характеристики:
Токовивод з висновком кабелем. Фіксується за допомогою гільзи різних розмірів. Можливе розміщення осьовий, по радіусу, тангенциально.
Колодка з кераміки на виносної ніжці, поєднана нікелевим проводом. Можливе розміщення осьовий, по радіусу, тангенциально.
Нікелевий термокабель довжиною 0,2 м (можна змінити).
Додання жорсткості і захист від вигинів. Нікелевий провідник в металевій оплетке для роботи при температурах 250°-650°С. Довжина 0,2 м (можно замінити)
Гвинтові болти з метричної різьбою довжиною 20 мм.
Нікелевий термопровод 0,2 м з кутовим наконечником. Стійкість до негативних впливів. Можлива установка захисної обплетення (з металу, гофрований металева, з силікону).
Нікелевий термокабель 0,2 м з пружиною для ТЕНів діаметром до 14 мм.
Різьбовій фланець з різьбовій установкою. Розміри обговорюються індивідуально.
Одинарний гвинтовий або гнучкий висновок з занулением на корпус. Працює до 48В.
В умовах вібраційного впливу. Захист термобумагу і силіконової опліткою від пошкоджень при згинанні.
Двосторонні висновки від Тена. Використовуються гвинти або кабель.
Забезпечення надійного з'єднання хомутового і патронного нагрівачів проводиться за допомогою різних елементів & ndash; проводів, керамічних бус, роз'ємів. Вони здатні працювати при високих температурах, негативний вплив зовнішніх факторів і навколишнього середовища, а також під високим напругою.
