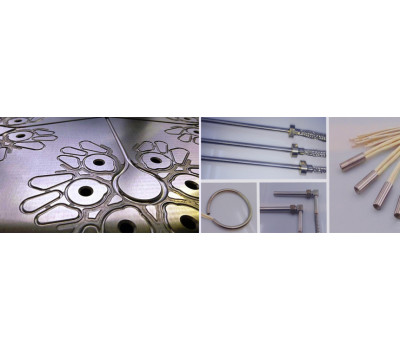

Прес-форми огляд нагрівачів

Якість і міцність пластмасових виробів безпосередньо залежить від створених температурних значень вчасно їх формування.  Налаштування температури головним чином залежать від виду полімерної сировини і від застосовуваної технології формування.  При обробці деталей методом лиття під тиском формуючий пристрій необхідно охолоджувати, а під час формування реактопластов способом пресування навпаки прогрівати.

Прес-форма - що це?

Для прогріву прес-форм підходять нагрівачі парового, газового або електричного типу.  Але, перші два види пристроїв по обігріву останнім часом намагаються не застосовувати з тієї причини, що вони дуже великі і вибухонебезпечні.  А ось, електричні нагрівачі дуже добре себе зарекомендували як в безпеці, так і в зручності експлуатації.  Електричні нагрівальні пристрої для підігріву прес-форм діляться на три типи:

Нагрівальні пристрої електроопору (патронні ТЕНи);

Індукційні нагрівальні елементи;

Напівпровідники.

Найпоширенішими нагрівачами є пристрої по нагріванню на основі електроопору (патронні нагрівачі), їх конструктивні будови можуть мати самий різний вигляд.  Найчастіше застосовують нагрівачі круглої форми з керамічної трубкою знаходиться в захисному металевому корпусі.  У внутрішній частині керамічної трубки знаходиться ще одна така ж трубочка з меншим діаметром (так званий сердечник), на яку намотана дріт з ніхрому.  Порожній простір між дротом (спіраллю) і оболонкою наповнене кварцовим піском.  Дане наповнення покращує теплову провідність електронагрівача і подовжує період його працездатності завдяки обмеженому надходженню повітря.

Нагрівач на прес-форму

Установка нагрівачів в прес-формі обумовлюється її конструктивними даними, такими як висота матриці і розміщення штовхачів і кріпильних елементів.  Встановлювати електричні нагрівачі краще в товщі формувальної установки, витримуючи відстань між елементами приблизно в 40 міліметрів від формувальної поверхні.  Якщо розмістити нагрівачі на більш близькій відстані, то може статися місцевий перегрів, і вироби будуть мати дефекти.

Число встановлюваних елементів по нагріванню залежить від маси прес-форми і можливої ​​теплової віддачі та показників потужності самого нагрівача.

Щоб зробити прогрів прес-форми мобільного типу потрібно застосувати нагрівальні плити з отворами для установки нагрівачів.  Плити для прогріву монтуються до плит формувальної установки з допомогою ізоляційних прокладок для зниження подачі теплової енергії пресу.

У нерухомих прес-форм нагрівальні плити монтують до нижнього відділу матриці, а у пуансона до верхнього відділу.

Особливість роботи з прес формами

Широке застосування має також індукційний нагрів струмом з високою частотою.  При індукційному способі нагрівання знижуються витрати електрики, скорочується період обігріву форми, продовжується термін експлуатації нагрівального пристрою.  Мідні індуктори, сформовані у вигляді спіралі зі скляним ізолятором, залагоджують в канали, які розташовуються в плиті обігріву або в формувальної установки.  Індуктори зазвичай заповнюють полімером на кремнийорганической основі або рідким склом.

До вибору нагрівача для прогріву прес-форми слід підійти уважно, адже від його надійності залежить якість майбутніх виробів і можливість тривалого використання самої формує установки.  При замовленні нагрівальних елементів обов'язково враховуйте необхідну потужність, що використовується напруга і тепловіддачу кожної окремої одиниці нагрівача.
