ТЕН (повна назва трубчастий електричний нагрівач) - це найпростіший за конструкцією електронагрівач, який має великий попит в різних сферах споживання теплової енергії.
Нагрівачі у вигляді трубчастих елементів можна побачити практично в кожному побутовому приладі і промисловому обладнанні. У сучасному світі, напевно, не знайдеться жодного будинку в якому порядків нема з ТЕНовим нагрівачем:
Опалення. Ними комплектують електрокотли, нагрівальні системи саун, побутові обігрівачі та багато іншого.
Постачання гарячої води - дані прилади прогрівають воду в накопичувальних і проточних водогрійних системах. Втім, навіть в звичайному електрочайнику функцію нагрівача виконує ТЕН.

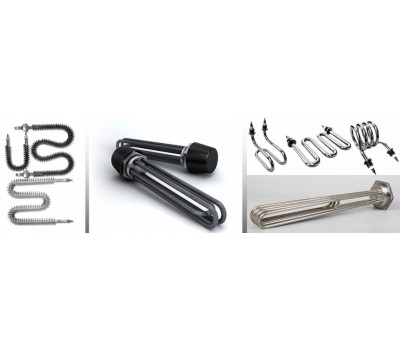

Сфери застосування трубчастих нагрівачів можна перераховувати безкінечно і для кожної з них є свій вид Тена, який розрахований на тривале функціонування в певному середовищі з певними умовами. Для теплового впливу на різні середовища є можливість підібрати найбільш підходящий вид нагрівача, з самими затребуваними видами ТЕНів пропонуємо ознайомиться в даній темі.
Трубчасті електроприлади для нагріву рідкого середовища - часто ці прилади нагрівають воду, але цілком можуть справлятися і з іншими завданнями. Прикладом може служити те, що з їх допомогою нагрівають навіть масло для автомобілів і продукти харчування в кулінарії.
Тени для нагрівання повітря - в принципі всім і так відомо, що за допомогою нагрівальних приладів можна підвищити температуру повітря в приміщенні, але Тени мають свої відмінні риси від аналогічних приладів, вони здатні впорається і з циркулюючим повітрям і з постійним. Крім усього, повітряні трубчасті нагрівачі можуть мати ребристу поверхню за рахунок якої розширюється поверхнева площа приладу і таким чином поліпшується якість і швидкість теплової передачі.
Основні властивості і конструкція трубчастих електронагрівачів
Корпус - має вигляд трубки складається з металу різного діаметру. Довжина і діаметр залежать від пристрою в який буде монтований ТЕН, а в якості металу зазвичай використовують мідь, алюміній і навіть титан. Все залежить від середовища, в якій буде використовуватися нагрівач.
Стрижень виконує функцію контактного пристрою - також складається з металевого матеріалу з наявністю на кінці різьби, через нього відбувається харчування нагрівального елементу.
Елемент нагрівання - це, можна сказати, «начинка» Тена, що виконує безпосередню переробку електричної енергії в теплову подачу, яка представлена у вигляді спіралі з металевого сплаву, що має високий питомий опір.
Наповнювач - забезпечує нерухомість спіралі і виключає її безпосередній контакт з оболонкою (корпусом), найчастіше його роль виконує діелектрик периклаз (MgO).
Герметик - виконує функцію захисту наповнювача, запобігає прониканню вогкості і тим самим зберігає властивості периклаза.
Контактні шайби і гайки, які необхідні для кріплення клем.
Ізолятор - розділяє стрижень і оболонку нагрівача. Охороняє корпус приладу від витоку струму.
Щоб була можливість відрізняти різні типи ТЕНів розробили спеціальні їх маркування, які закріплені Держстандартом. Маркувальні позначення наносяться на прилад за допомогою преса і розміщуються на корпусі поруч з контактними виводами.
Для ТЕНів повітряного типу описується присутність або відсутність обдування і навіть певна швидкість повітря. При експлуатації тенів призначених не для свого середовища відбувається їх перегорання.
Які види ТЕНів доцільно застосовувати в електрокотли і водяних нагрівачах
Для електрокотлів потрібні блоки трубчастих нагрівачів, які собою являють кілька приладів об'єднаних гайкою.
Діаметри гайки можуть мати параметри: 1,25; 2; 2,5 дюйма. Ущільнення даного блоку забезпечується кільцевих ущільнюючим матеріалом з гуми, або підмоткою за допомогою нитки або ФУМ-стрічкою. Трубки виготовляються з високостійке стали. Нержавійка відрізняється більш високою собівартістю, але істотно довше служить ніж чорна сталь. При показниках потужності до 9 кВт, у внутрішню конструкції котлів можуть монтуватися блоки з напругою 220 Вольт. При показниках більшої потужності, в котли встановлюють блоки під трифазну напругу 380 Вольт.
Тени для нагріву води зазвичай виготовляють на різьбовий гайки або на фланці, затискають за допомогою болтів.
Також існують «сухі» трубчасті електронагрівачі, які ізолюються від води за допомогою спеціальних колб. Виробники констатують факт їх безпеки, яка знаходиться на більш високому рівні ніж у звичайних ТЕНів. Але варто знати, що дана перевага можна зрівняти зі звичайними Тенамі якщо користуватися пристроєм захисного відключення, яке провокує відключення електроприладів при витоку струму.
