При виробничих процесах часто потрібне дотримання точних температурних показників. Допомагає відстежити точні значення термопара. Вона являє собою замкнутий ланцюг, утворений двома різними провідниками, спаяними на кінцях. Місце скріплення проводів називається гарячим спаєм, а протилежні частини проводів, які підводяться до приладу, що вимірює напругу, – холодним спаєм.
При нагріванні в місці з'єднання провідників з'являється зміна магнітного поля за рахунок струму електрорушійної сили, що формується.
У виробах із пластмас важливо досягти такого термічного показника, при якому відбудеться плавлення сировинної маси, але не погіршаться показники готової продукції. Напівфабрикату слід набути певної плинності, щоб заповнити форму. Якщо субстанцію не нагріти до встановленого рівня, не буде гомогенізації суміші. Перегрів призведе до часткової втрати кінцевих характеристик, зокрема – підвищеної крихкості продукції.
Можна зробити розрахунки, щоб зрозуміти, яка температура буде на вході, виході та внутрішніх зонах екструдера. Однак швидкість роботи шнека, ступінь його завантаження, зношеність та забрудненість деталей вносять коригування в розрахунковий режим.
Існує 3 типи комутації проводів.
Важливо правильно вибрати марку, діаметр дроту, а також якісно спаяти «гарячі» кінці термопари.
Термопара ізольована, яка фіксується за допомогою клейової основи. Розрахована на визначення невисоких температур (до +175⁰С). Кріпиться на рівні поверхні.
Керамічна оболонка витримує термопоказник до +1100⁰С.
Корпус з кераміки та вбудовані клеми – це термопари промислового призначення. Вони стійкі до різних агресивних середовищ, окиснення, витримують вібраційні дії.

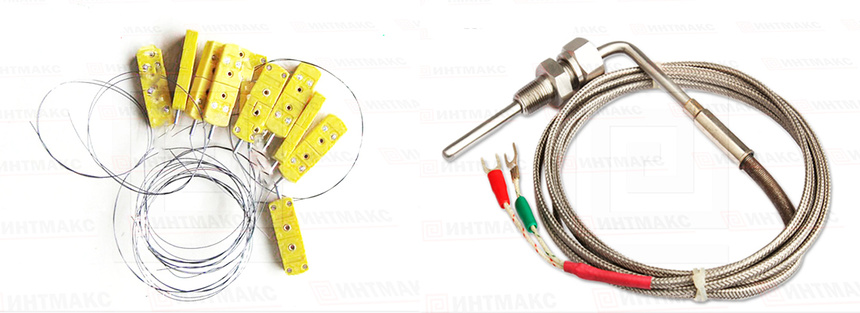

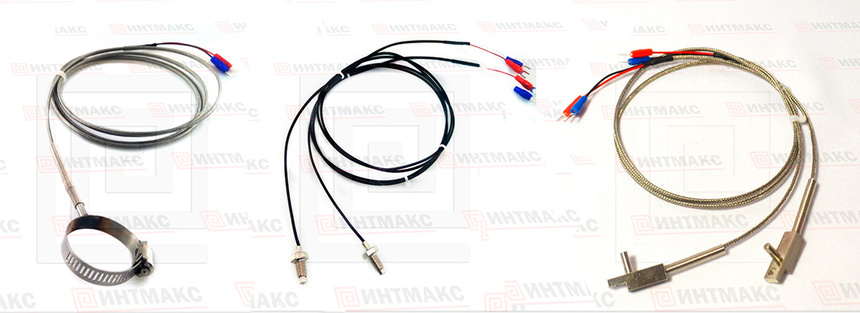

Розглянемо термопари, які найчастіше замовляються клієнтами.
Звертаємо увагу на помилки користувачів.
1. Існує думка: коли експлуатаційний режим термопари «вписується» у вказаний діапазон, будь-який пристрій підійде. Ні, слід зважити на конструктивні особливості: заземлення, відкритий або закритий край, наявність захисної оболонки. Відкритий край у місці спаю згорить, зробивши роботу термопари неможливою. Тому для високотемпературних процесів рекомендується поміщати дроти в чохол із нікелевого сплаву.
Там, де знаходиться спай, стане в нагоді діелектрик MgO: ізоляцію стискають під тиском, щоб створити, щільний, струмонепробивний шар. Таке рішення допоможе термопарі витримати значні навантаження тиску, вібрації, механічного типу.

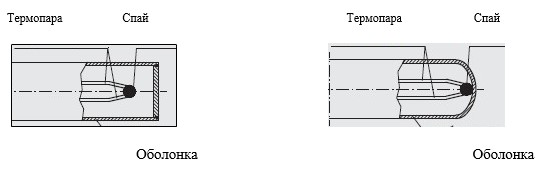

2. Ізольовані види коли два окремих спаї поміщаються в одному чохлі. Працюють незалежно один від одного. Якщо один ламається, другий продовжує працювати. Малюнок зліва – ізольований спай, праворуч – не ізольований.
Неізольовані відрізняються тим, що обидва спаї в одній оболонці, при цьому 4 дроти з'єднані. Дають точніші свідчення, але якщо десь у ланцюжку відбувається розрив, другий теж довго не протримається.
Щоб правильно вибрати ізоляцію, слід орієнтуватися на верхнє граничне значення допустимої температури. Коли нагрівання відбувається до 125⁰С, підходить будь-який тип діелектрика, включаючи повітряний. При допустимості термічного підйому до +1300⁰С використовують фарфор (трубка, кільця бус). Для 1300-2000⁰С використовують оксиди цирконію, магнію, берилію.
До спаїв без заземлення відносять такі, в яких спаї не стосуються оболонки перетворювача, а навколо них розташовується насипна ізолююча субстанція. Вони менш схильні до електричних перешкод, мають низьку швидкодію.
Заземлені аналоги це ті, в яких спай контактує з оболонкою. Вони швидше вловлюють температуру, але значення напруги можуть відрізнятися від істинних рахунок струмових шумів.
Найбільшу швидкість термічного реагування забезпечує відкритий спай термопар. Так як місце з'єднання проводів відкрито, такий пристрій застосовується в середовищах з нормальною та зниженою вологістю (наприклад, у повітроводах, де циркулює тепле, а отже – підсушене повітря).
Існує кілька способів комутації, розглянемо найбільш застосовувані.
Гальванометр (потенціометр) з'єднують з обома термоелектродами безпосередньо. Вибирають пару провідників з різними ЕРС, які спаюють на кінцях, а перетворювач поміщають у розрив одного з них.
Застосовують дроти, виготовлені з тих же матеріалів, що й продукують напругу половинки термопари. Однак діаметр подовжувачів, що підключаються, може відрізнятися від того, куди буде приєднаний.
Там, де використовуються елементи, що подовжують, з рідкісних металів, іноді з метою здешевлення їх замінюють мідними. Cu величина ЕРС наближена до аналогічного показника термопари. Відбувається заміна (компенсація), що позитивно впливає на витрати виробника.
Хороша теплопередача забезпечує швидке та повноцінне визначення показників субстанції, що замірюється, робочим кінцем термопари. Правильно вибравши глибину занурення спаю, вдасться виявити реальний ступінь нагрівання. Емпіричним шляхом було виявлено: відстань від поверхні субстанції до точки спаю має бути в 20-30 разів більшою, ніж діаметр захисної арматури термоперетворювача.
Виміри можуть проводитися в середовищі та по поверхні. У першому випадку спай міститься вглиб середовища (потоку), у другому – ndash; торкатися вимірюваної конструкції.
Що робити, коли побудовано довгу технологічну лінію і потрібно виконувати виміри температур на різних її ділянках? Стануть в нагоді багатоточкові перетворювачі, які розташовують уздовж виробничої ділянки. Вимірювання виконуються на 5-60 ділянках.
Хочемо надати кілька рекомендацій, які допоможуть використовувати термопару з мінімальними похибками.
Щоб замовити термопари в «Інтмакс», надішліть заявку із зазначенням варіанту технологічного процесу, робочих температур, кількості точок вимірів.
