Гарантує результат роботи патронного нагрівача виробник лише при виконанні 3-х умов. Вам буде потрібно вибрати відповідний ТЕН, правильно встановити і дотримуватися рекомендованих умов експлуатації.
Розрахункова частина
- Визначається, яке температурне значення має видавати ТЕН.
- Підраховується потужність, за допомогою якої вдасться нагріти потрібну деталь. Вона буде сумарною, тобто надходить від усіх патронників.
- Орієнтуючись на розміри отвору, підраховується геометричні параметри нагрівача.
- Визначається, скільки знадобиться термоелементів, виходячи з вищевказаних показників.
- Розраховується площа і питома потужність:
S = 3,14 * Ø * L;
P = S / P уд.
- З найбільшого внутрішнього діаметра отвору визначається найменший розмір зовнішнього діаметра нагрівача.
Коли питома щільність не відповідає бажаної, коригується число патронників, посадка вибирається більше щільною, збільшується часовий діапазон запуску (щоб зменшити необхідну потужність нагрівачів).
Монтажні тонкощі патронного нагрівача
Роботи проводяться при відключеному подачі напруги.

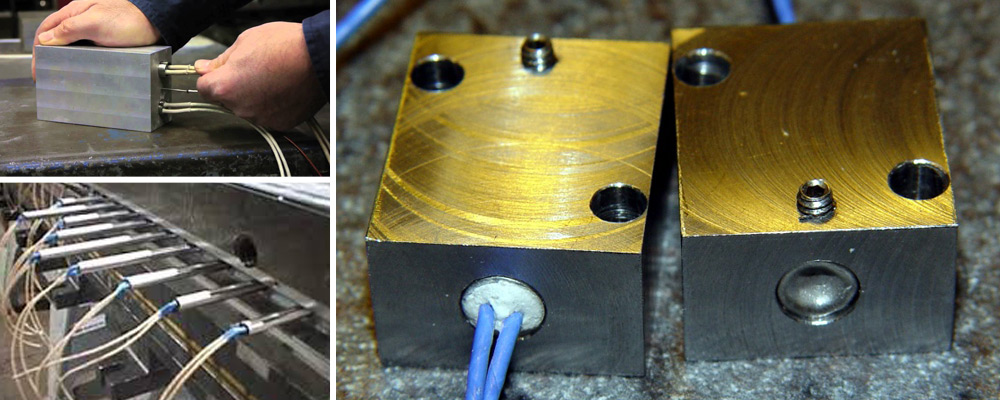

- Щільна введення нагрівача по всій довжині, без наявності люфтів. Якщо частина робочої поверхні залишиться поза отвори, це прискорить поломку. Допускаються виключення, коли нагрів патронника виконується не по всій довжині. Проводка залишається зовні, так як вона не здатна витримувати високі температури. Коли існує небезпека перегріву з'єднувачів, застосовують керамічні намиста з дротом.
- Фіксація в стаціонарному положенні здійснюється за допомогою хомутів, скоб, штуцерів, кронштейнів. За контактні висновки кріпити пристрої не можна.
- Токоведущие повинні бути якісно заізольовані.
- Нагрівачі не можуть перебувати поруч. Відстань між ними становить 0,5-4 см.

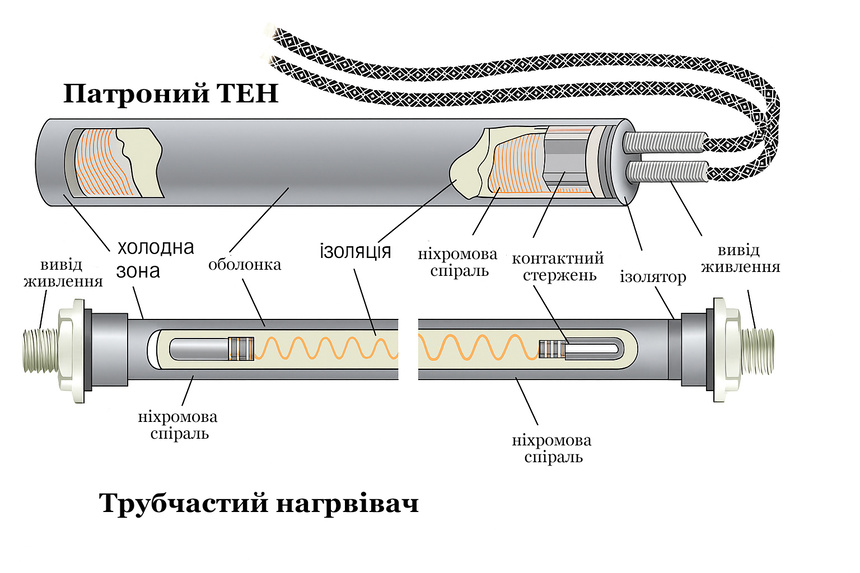

- Розширюються нагрівачі зручні тим, що вони допомагають повноцінно прилягати патронник до стінок отворів, розширюючись при термічному процесі. Відмінність від звичайних моделей полягає єдиною спіралі. Сипучий діелектрик заповнює вільне місце між корпусом і сердечником, а також
- Щоб швидко відстежити падіння потужності через поломки нагрівача, бажано при монтажі використовувати плавкі вставки.
- Корпуси всіх ТЕНів заземляются.
Особливості демонтажу
Якщо патронник пропрацював досить довго, він здатний змінити початкову форму або «прикипіти» до полому отвору. Це викликає складності при його вилученні. Найзручніше користуватися роздвоєним патронником, який трохи стиснеться після відключення подачі струму. Такі Тени не потрапляють у вільний продаж, їх роблять на замовлення, з розробкою креслень.
Щоб витягнути патронник, використовують стрижень подібного діаметру. Це попередить відрив робочої частини нагрівача від проводів.
