Від якості проведення процесів підігріву та охолодження (у період безпосереднього формування) залежить стійкість виробів, що піддаються обробці, що позначається на вартості лиття та виливків. Висока надійність сформованого виробу здешевлює виливок та розширює умовні ліміти, в яких надалі використовуватиметься ця сама форма.
Підігрівання вкладишів формотворчого пристрою призводить до зниження коливання термічних показників у їх внутрішніх оболонках, що позначається на зниженні деформування та можливих напруг через різницю температури. Однак, слід розуміти, що при надмірному підвищенні температурного нагріву вкладишів знижуються особливості полімеру в ділянках тертя, що ще й знижує показники стійкості формотворчої установки. Крім того, охолодження форми в процесі запресування не повинно мати температуру менше 20оС.
Процес охолодження форми ще й впливає на тривалість повного циклу обробки. А точніше, період охолодження виливки складає 50 відсотків часу від повного ливарного циклу.
Очевидним фактом є те, що для виконання всіх правил формоутворення важливо мати автоматичні вимірювальні пристрої, які здійснюватимуть контроль та регулювання температур прес-форми на різних етапах її роботи. Щоб створити надійну систему регулювання температури в період лиття, можна звернутися до компаній, які спеціалізуються на виготовленні стандартних додаткових пристроїв та складових додаткових частин для прес-форм.
До найточніших і найнадійніших методів регулювання температурних показників відноситься застосування рідких теплових носіїв, електронагрівачів, що поєднуються з прогоном холодної або гарячої води, індукційних електронагрівачів, нагрівальних елементів опору, інфрачервоних випромінюючих пристроїв з нагрівання.
Стержень формуючої установки, що охолоджується водою, по конструкції є розділеною на дві рівні частини порожнину. Рідина для охолодження за допомогою шланга або труби підводиться до штуцера, а потім протікає до стрижня канальними шляхами, і таким чином виводиться від формуючого пристрою.
Вкладиші теж мають свою канальну систему, якою протікає вода. Вода також підводиться за допомогою автоматичних установок за рахунок шлангів, які підключені до штуцерів.
Пристрій, зливний бачок якого повністю наповнений рідким тепловим носієм, нагрітим ТЕНом, приєднується до матриці та пуансону. Процеси вимірювання температурних показників всіх важливих ділянках, де проходить рідина, виробляються з допомогою спеціальних вимірювальних пристроїв. Рідина підігрівається, охолоджується та протікає системою завдяки автоматичній системі.
Температурні показники вкладок є контрольними для всього пристрою. Ця температура, за рахунок великої кількості каналів, повинна відповідати рідині охолодження.
Канальна система вкладишів, штуцери, трубки та стрижні мають бути повністю герметичними.
Щоб підігріти прес-форму, індукційним нагрівальним пристроєм потрібен індуктор. При підключенні нагрівача до мережі утворюється магнітне поле, яке викликає завихрення струму, що обігріває прес-форму.
Виміряти термопоказники прес-форми можна використовуючи термопару або спеціальні датчики. Дані вимірювальні пристрої встановлюють у вкладки, дотримуючись певної відстані від робочої поверхні.
Регулювання температури відбувається за рахунок спецпристроїв. Якщо одночасно використовувати індукційне нагрівання та рідинне охолодження, то регулювання температури відбуватиметься в автоматичному режимі.

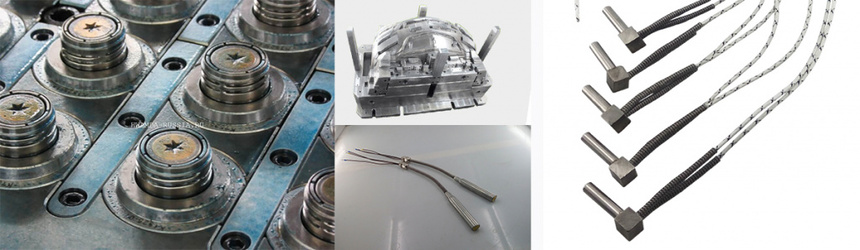

Електронагрівачі (патронні ТЕНи) представлені у вигляді спірального дроту встановлюються у вкладиші формотворчого пристрою. Спіраль складається з ніхрому діаметром 0,5-8 міліметрів. Один нагрівальний елемент може у своїй конструкції мати і кілька дротів одночасно, але тут уже кожен дріт буде діаметром не більше 4 мм. Функцію ізоляторів у таких пристроях виконують керамічні намисто.
Живлення електронагрівачів здійснюється від низьковольтних трансформаторних установок.
Регулювання температурних показників аналогічне методиці, яка використовується при індукційному нагріванні.
Регулювання температури в автоматичному режимі може відбуватися при одночасному використанні електронагрівачів опору та водяному охолодженні.
Регулювання термічних показників у обробці матеріалів ливарним методом
Як уже згадував вісь на початку статті, температура лиття має велике значення для показників надійності формотворчої установки у її подальшому використанні та позначається на тривалості всього ливарного процесу.
Загальний температурний режим лиття обумовлюється кількома показниками:
Температурою процесів підігріву та охолодження формувального пристрою;
Температурою розплавленої сировини, яка надходить у форму;
Температурними показниками контакту кожного ливарного циклу;
Перепади температури, що виникають у процесі обробки матеріалів.
Регулювання температури під час проектування та проведення прес-форми відноситься до одного з головних питань виробництва.
На сьогоднішній день, здебільшого, використовують автоматичну систему регулювання температури під час лиття. Під час робочого циклу температура форми та розплавленого матеріалу підтримуються у певних межах.
Найефективнішими є системи з рідкими тепловими носіями, якими можуть бути як органічні, так і неорганічні рідкі речовини та метали низького плавлення.
