Все про силіконові нагрівачі: призначення, використання, підбір, керування

Коли виникає потреба у нагріванні конструкцій складної форми, доводиться вишукувати можливість створення щільної зони контакту між нагрівачем і поверхнею. У цьому випадку знадобляться гнучкі вироби, здатні набути форми контуру.

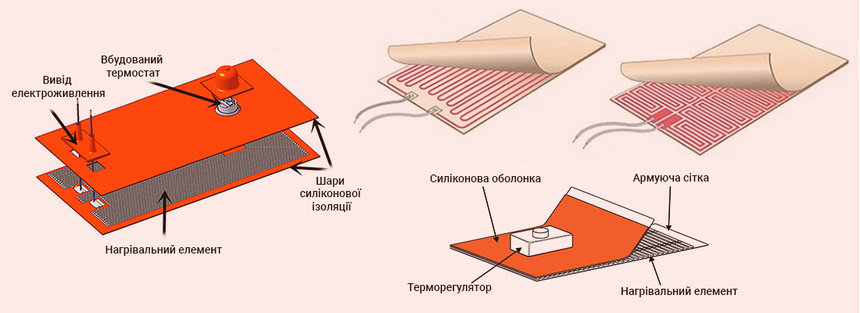

Силіконові нагрівачі з'явилися наприкінці минулого століття. Вони складаються із дротяної сітки (проводу, резистивної плівки), які з двох сторін закриті силіконовими шарами. Для збільшення межі міцності полімер армують скловолокном.

Інформація про силіконові нагрівачі

1.  Матеріал здатний зберігати вихідну гнучкість в межах -60+180⁰С. Спеціальний вид термічно стабільного силікону функціонує при t=+230⁰C (за вартістю він є дорожчим).
2.  Контроль за показниками нагріву здійснюється за допомогою термопар, чутливих датчиків із платини або кінцевих обмежувачів температур.

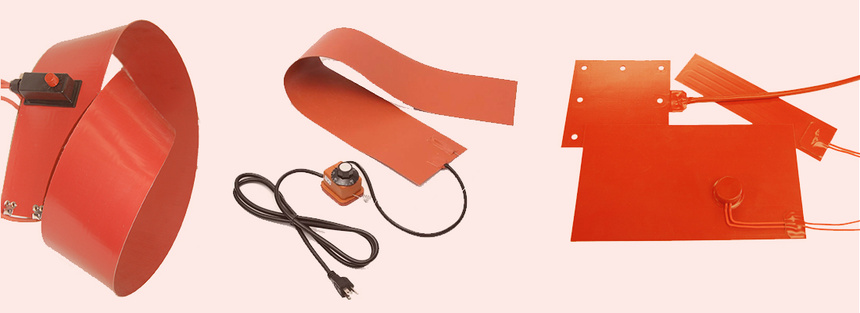

3.  Допускається не тільки виготовлення прямокутної, а й іншої форми виробів на замовлення. Також робляться отвори у необхідних зонах. Однак, готовий силіконовий нагрівач не можна модулювати ножицями під наявне обладнання, оскільки порушиться герметичність подачі струму (на відстані орієнтовно 0,5 см починається межа резистивного елемента).
4.  Існує 2 види рішень з вибором струмосприйнятливого елемента:

- застосування дроту (розмір нагрівачів 0,9-3м). Ціна менша, вигідно виробляти великими партіями. Можна випускати плоскі вироби та 3-вимірні аналоги;

- витравлену в хлорному залозі фольги (параметри виробів знаходяться в межах 0,6-2,5м). Травлення виконується з метою підвищення протидії окисленню. Вироби стануть у пригоді для зон з високою питомою щільністю, при потребі у посиленій теплопередачі.

Монтаж нагрівачів

Силіконова продукція встановлюється для регулярного або постійного використання. Залежно від цього пропонується 4 методи кріплення нагрівачів.

а) знімна застібка (гачки, люверси, пружини). Матеріал поверхні об'єкта будь-який;

б) каталізатор зі смолою. Застосовують для деталей із незвичайним профілем, куди потрібно міцно приєднати нагрівач. Підходить для кераміки, металів, скла, пластмас;

в) липка двостороння стрічка. Затребувана при невеликих за розміром сегментах нагріву та необхідності швидкого приєднання силікатного нагрівача. Поверхня об'єкта очищається ацетоном, потім здійснюють притискання силікону з розправленням поверхні. Наклеюється на метали, кераміку чи пластик;

г) клей з вулканізуючою здатністю. Вибирають для найміцнішого, тривалого приєднання нагрівача. Очищена розчинником поверхня покривається шаром грунту. Коли вона висохне, наносять клей та поміщають поверхню під привантаження. Такий вид фіксації нагрівача є кращим для металевих ємностей.

Переваги нагрівачів із силікону

Продукція враховує різні запити користувача.

• Комплект, який отримує замовник, включає пластину, що фіксують компоненти та кабель для розетки в 220 В. Можна створити варіанти для підключення через акумуляторні джерела живлення з вольтажем в 12, 24 та 36 одиниць . У промисловому секторі використовують потужності 240 В та 380 В.
• Нагрівачі мають невелику вагу, малу товщину.
• Екологічно безпечні, тому що не виділяють повітря шкідливих речовин при нагріванні.
• Стійкі до вологи та хімічних середовищ.
• Монтуються швидко, добре прилягають до контурів виробів, що обігріваються.
• Забезпечують рівномірний тепловий потік до досягнення об'єктом необхідної температури.

Єдина претензія, яку можна пред'явити до силіконових нагрівачів – неможливість досягати високих робочих температур. Вона обмежується +200⁰С та короткочасною експлуатацією при +230⁰С.

Використання полімерних джерел нагрівання силіконового типу

Тонкі, гнучкі вироби використовуються у друкованій, фотографічній, медичній сфері, автомобільній індустрії, банківському устаткуванні. Її використовують у шафах автоматики, на пакувальних лініях, у фермерському господарстві, промисловій індустрії.

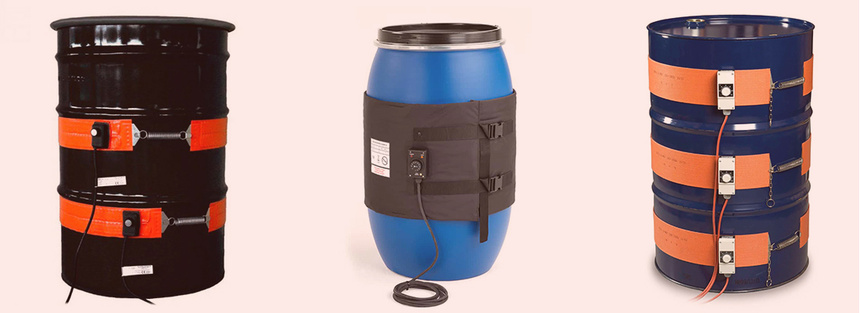

Даний матеріал дуже добре обігріває бочки з нафтопродуктами та іншим вмістом. Можна для організації термопроцесу змонтувати зовнішню обкладку-чохол та покласти всередину кружок, що відповідає діаметру ємності. Якщо потрібно підвищити температуру рідкого середовища, тоді налитий рівень у бочці має бути вищим, ніж верхня межа нагрівача.

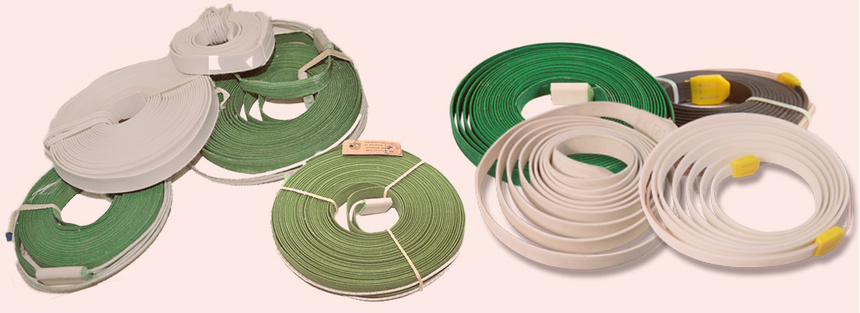

Термін експлуатації пластин, стрічок, об'ємних виробів не перевищує 10 років. Важливо забезпечувати їх якісне контактне примикання до ділянки, що нагрівається.

Правильно виставлена гранична температура датчика не зіпсує фізичного стану речовини, що нагрівається.

Забороняється використовувати для нагрівання більш довгі силіконові стрічки, що надягають внахльостування. Так термічний процес не покращити, а силікон прийде в непридатність.

Що роблять перед використанням нагрівачів із силікону?

Спочатку перевіряється кожен виріб на відсутність пошкоджень. Важливо, щоб металеві частини не проткнули силікон у процесі транспортування чи неакуратного зберігання до моменту встановлення. Такі вироби використовувати вже не можна, ремонтуватись вони не будуть.

Етикетки, які наклеює виробник, полегшують маркування виробів. Але їх слід видалити до настання термічних процесів. Нагрів до 100-200 градусів може спровокувати спалах синтетичного клею, який приєднує етикетка. Другою небезпекою стає втрата працездатності нагрівачем: хімічна реакція, що виникла, зруйнує поверхню силікону.

Обов'язковий профілактичний огляд

Можливо пошкодження цілісності при неправильному первинному монтажі або зніманні нагрівача. Причиною виходу з ладу силіконових конструкцій є збільшення додатка сили. Після цього виріб розтягується, скручується, отримує заломи при згинанні. Також легко зіпсувати теплогенеруючу продукцію, якщо спробувати зменшити її відрізання.

Особливість нагрівачів полягає в тому, щоб вони ідеально «селили» на призначену поверхню. При цьому верхні ізолюючі шари, контактна зона підключення і фіксатори, що застосовуються, повинні відчувати малі навантаження при монтажі. Забороняється додаткова фіксація підручними засобами, зміна монтажного положення нагрівачів. Тільки акуратна та правильна посадка попередить усі види руйнувань та допоможе швидко активувати термічний процес.

Контактні підключення для подачі струму

Для нагрівачів із силікону використовуються такі висновки:

• токопровідний кабель із класичною ізоляцією;
• його аналог з подвійною ізоляцією;
• провід без оболонки;
• провід з додатковою оболонкою поверх ізоляції;
• висновок для металу із захистом;
• кабель із захистом від переламування;
• роз'єм плоского типу.

Коли знімають силіконові нагрівачі?

Вироби не мають певних тимчасових норм щодо профілактичного обслуговування. Їх знімання може бути обумовлено трьома факторами:

- продукція відслужила свій термін, потрібен новий аналог;

- пристрій, на який встановлений нагрівач, вимагає чищення, огляду, оновлення покриття;

- перевірка стану поверхні прилягання смуги до об'єкта. Можлива поява проколів, тріщин, зміна кольору. Такий нагрівач також потрібно замінити.

Рекомендовано виконувати демонтаж силіконової продукції тільки після повного остигання нагрівача. Робити це потрібно, розчепивши фіксуючі елементи, повільно відокремити матеріал від поверхні обладнання. Не можна тягнути виріб за дроти, смикати для прискорення знімання.

Дотримання додаткових правил експлуатації

На відміну від металевих патронних ТЕНів, що вимагають максимально можливої чистоти отворів, недопущення підвищеної запиленості приміщень, силіконові нагрівачі не чутливі до пилових суспензій у повітрі. Тому вони і застосовуються часто в тих умовах, де робітникам приходить працювати в респіраторах.

З вологою інша ситуація. Матеріал виявляється не захищеним при підвищеній вологості повітря або намоканні нагрівача. Тому потрібно виключити потрапляння на нього крапель води і в жодному разі не опускати силіконову продукцію в рідке середовище. Тільки за таких умов виріб благополучно витримає вказаний у технічному паспорті термін експлуатації.

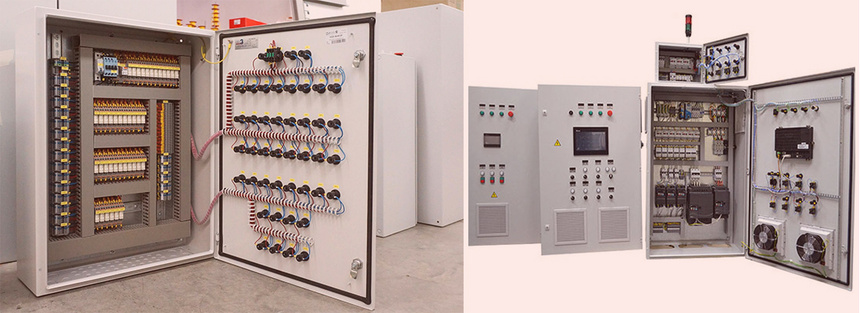

Навіщо потрібні шафи автоматики?

Щоб упорядкувати проведення процесів, встановлюється певна шафа, куди підключені силові лінії, переривники, сигнальні пристрої, пускачі, перетворювачі частоти, ПЗВ тощо.

Шафи використовуються для керування кількома обігрівачами в підключеному режимі. Вони підтримують виставлений показник нагріву, перевіряють, чи правильний підтримується терморежим, чи є умови, за яких потрібно терміново дезактивувати процес.

Проводи з контактами в шафі автоматики створюють безпечні умови роботи для персоналу. Люди захищені від травм при пробої ізоляції та витоку струмів.

Що потрібно для оформлення електронної заявки?

Нам простіше спілкуватися з клієнтами, отримавши від них вихідні дані.

Креслення об'єкта з розмірами, під який підбираються силіконові нагрівачі.

• Значення напруги мережі.
• Кількість нагрівачів (можна вказати орієнтовно, якщо не знаєте. У такому випадку ми самостійно зробимо розрахунок).
• Рівень температури, якого потрібно досягти і потім підтримувати.
• Допустимий вид кріплення (за відсутності відповіді на це питання готові проконсультувати).
• Варіант висновків (де розмістити, якого типу, якої довжини, характеристики кабелю тощо).
• Де встановлено об'єкт, що підігрівається (у приміщенні, на вулиці, в середовищі зі стабільним мікрокліматом або на вуличному просторі).

Бажаючи отримати силіконові нагрівачі з максимальною відповідністю функціоналу поставленому завданню, недорого і без затримок, звертайтесь за контактними телефонами.
