Як правильно замінити ТЕН у пральній машині

Трубчастий електронагрівач – це нагрівальний елемент, який використовується у пральних машинах для нагрівання води до необхідної температури. Згодом може вийти з ладу, і тоді буде потрібно його заміну.

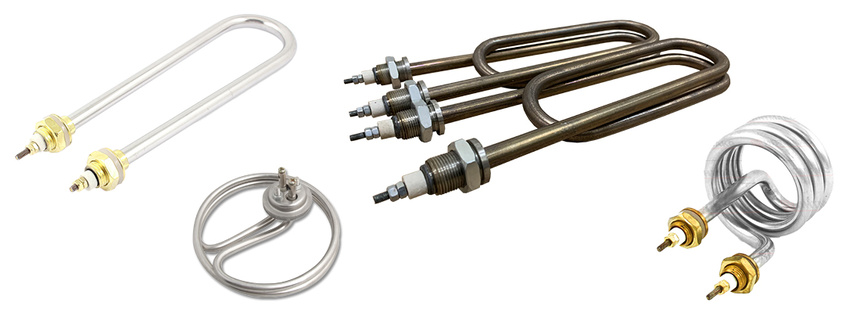

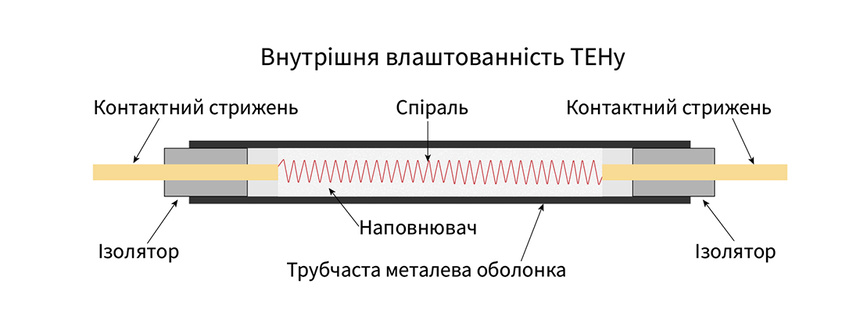

Нагрівач складається з таких комплектуючих:

• спіраль нагрівальна, зроблена з ніхрому (рідше використовують нікелін і канталь);
• діелектрична частина виготовлена з кераміки або оксиду магнію;
• мідний або сталевий корпус;
• ущільнюючі прокладки, виготовлені з термостійкої гуми;
• роз'єм із контактами для підключення;
• фіксуючі опори (кронштейн).

За надійність роботи нагрівача відповідають грамотно підібрані матеріали складових частин та правильність складання виробу.

Розташування в пральній машині

Пральна машинка – це не бойлер, де відразу зрозуміло місцезнаходження елемента, що гріє. Напевно кожен орієнтовно уявляє, де знаходиться ТЕН в пральній машині (відповідь – на задній або бічній стінці бака, в його нижній частині). Більш рідкісним буває установка нагрівача у верхній зоні. Щоб визначити точне розташування деталі у вашій моделі пральної машини, рекомендується вивчити інструкцію з експлуатації конкретної моделі. Потім зняти кришку люка та передню панель. Зазвичай цього достатньо, але якщо нагрівача не видно, тоді вимагатиме подальше часткове розбирання побутового агрегату.

Існує кілька причин для виходу ТЕНу з ладу:

• обрив спіралі, пробою;
• порушення цілісності контакту в зоні підключення проводів;
• несправність блоку керування;
• відсутність цілісності шару в ізоляції з наступним замиканням на корпус обладнання;
• вихід з ладу датчика нагрівання;
• обрив шляху подачі напруги до ТЕНу;
• неправильне налаштування програми прання.

Спочатку перевіряють функціонування нагрівача, потім перевіряють дроти, рухаються у бік блоку керування.

Необхідність у ремонті можна припустити, коли є один або кілька з нижченаведених факторів:

• вода не нагрівається навіть після тривалого часу;
• при включенні машинки відразу активується захист від короткого замикання;
• немає герметичності в роз'ємах;
• інші причини можна побачити, якщо дістатися до нагрівача: прогар ізоляції на ТЕНі, його злам або чорне обвуглювання є пробою між витками і корпусом.

При появі подібних ознак необхідно провести діагностику та при необхідності зробити заміну деталі на нову.

Коротке замикання спрацьовує, коли є збої в системі управління, вода потрапила на контактні роз'єми, ТЕН підключений неправильно або пошкоджена ізоляція. Механічні поломки в нагрівачі виникають при неправильному транспортуванні деталей до місця збирання машинок, недостатньо якісно виконаній монтажі, застосуванні надмірно жорсткої води, фізичному старінні елемента або появі гідроударів при різанні коливань води.

Тепер потрібно вирішити питання: як перевірити ТЕН на пральній машині. Для цього використовують 4 перевірені способи.

1. Візуальний огляд. Очима можна побачити наявність ділянок з прогарами, тріщинами, корозії, поломки в місцях роз'єму.
2. Перевірка нагрівання води та термоустрою. Машинка заповнюється водою і вмикається на один із режимів, що потребує підвищення температури. Щоб нагріти рідину, ТЕН повинен сам збільшити температуру поверхні.
3. Вимір опору. Тестером чи мультиметром проводиться вимірювання потрібного показника (робиться продзвон). Його значення має відповідати даним у паспорті пральної машини. Якщо опір менше 20 Ом, він потребує оновлення.
4. Можливість пробою. Обрив ланцюга діагностується після вимірювання опору між корпусом техніки і контактами нагрівача.

Критерії вибору та рекомендації щодо заміни

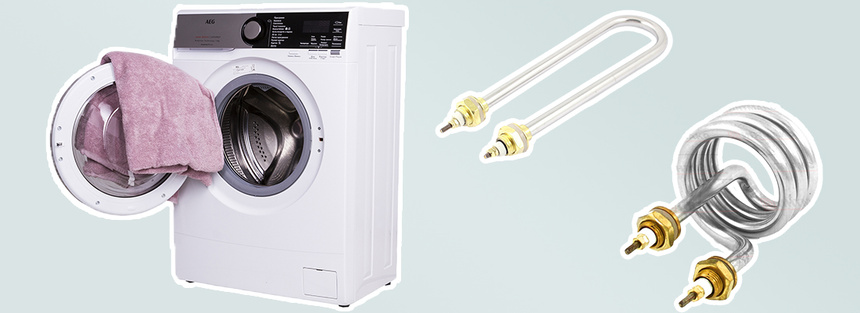

Кожній марці пральної машини відповідає свій нагрівальний пристрій – воно зазначено у технічному паспорті до виробу. Після того, як записати модель та марку пральної машини, визначтеся з видом нагрівача. Він буває плоский, трубчастий, керамічний. На корпусі запчастини вказані потужність та робоча напруга. За цими параметрами необхідно підбирати новий аналог, щоб замінити ТЕН в пральної машини.

Враховуйте рекомендації щодо вибору нагрівачів під час заміни.

1. Оригінальні запчастини найкраще підходять для встановлення нового ТЕНу. Якщо немає можливості придбати, звертайтеся до виробника, який порадить альтернативну заміну. Також дізнатися цю інформацію можна у сервісних центрах, які ремонтують техніку саме цього бренду.
2. Важливий не лише зовнішній вигляд та розмірна відповідність. Діаметр нагрівального елемента повинен підходити під фіксуючу гайку. Їхні стандартні розміри: М25, М27, М28, М30. Відстань між отворами для кріплення нагрівача та його довжина мають відповідати.
3. За роботу нагрівача відповідають його технічні параметри. Їх значення повинні бути не нижче тих, які в попередній деталі. Для побутових моделей потужність пропонується у діапазоні 1,5-2,5 кВт. Чим вище заявлений клас енергоспоживання (А, А+, А++), тим більше «сильним» має бути ТЕН. Коли в електромережі спостерігаються часті стрибки напруги, краще купити нагрівач із підвищеним запасом потужності. Для машин до 2 кВт краще брати значення 2-2,2 кВт. Для агрегатів, розрахованих на 2,4-2,5 кВт, для напівавтоматів зі значенням 2,8-3 кВт це правило також дійсне.
4. Небажано з керамічного нагрівача переходити на звичайний. Враховуйте матеріал корпусу, вид ізоляції, термозахист. Вироби із нержавіючої сталі довше витримують корозійні процеси. Якщо рати титановий варіант, то він виявиться легшим за вагою, але значно дорожчим.

Коли вирішили змінити ТЕН на пральній машинці, не намагайтеся економити, купуючи його у сумнівних місцях. Копійковий виграш негативно позначиться на роботі всього пристрою. Купуйте нагрівач у виробника – компанії «Інтмакс». По фото перевіряйте зовнішню схожість зі старим варіантом. Вироби з керамічним корпусом вважаються більш стійкими до корозії, тому довговічними. Довжина, діаметр, потужність для трубчастих моделей повинні збігатися у старому та новому варіанті. Наявність термозахист від перегріву допоможе довше підтримувати робочий режим. Бажано перевірити виробника, щоб його назва «була на слуху» чи позитивно підтверджувалося в інтернеті відгуками покупців. Грамотний підбір дозволить отримати надійну довговічну заміну нагрівальному елементу, що вийшов з ладу.

Демонтаж та підключення

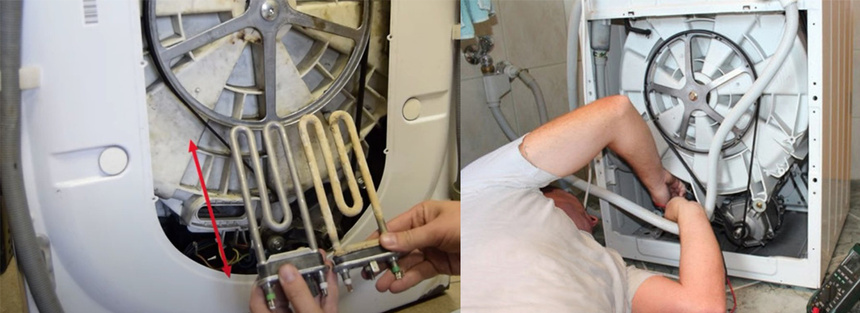

Наводимо алгоритм дій, щоб правильно розуміти, як зняти ТЕН у пральній машині і нічого не порушити процес демонтажу.

1. Вимкніть пральну машину від електромережі.
2. Перекрийте подачу води.
3. Зніміть задню кришку машини (зазвичай кріпиться шурупами), а також передню панель. У деяких випадках доводиться знімати барабан.
4. Звільніть елемент від проводів. Для цього відкрутіть кріпильні гвинти/гайки на клемній коробці ТЕНу.
5. Ключом послабте кріпильну гайку та викрутіть її. Часто на допомогу беруть плоскогубці.
6. Акуратно витягніть нагрівальний елемент з робочої камери, похитуючи його з боку на бік.
7. Огляньте поверхню на наявність накипу та відкладень та по можливості очистіть. Якщо його потрібно міняти, приготуйте до встановлення нову деталь.

А тепер розповімо, як підключити ТЕН до пральної машини і запустити її в роботу. Залишилося трохи дій: встановити новий пристрій у гніздо та закріпити фіксуючими одиницями. Підключити роз'єм дроту, яким протікає струм. Перевірте, чи немає контакту нагрівача з корпусною частиною пральної машини. Поставити місце барабан, якщо його попередньо демонтували. Повернути на техніку передню панель та задню кришку. Машинка готова для подальшої експлуатації. Залишається активувати робочий режим і перевірити, чи вода нагрівається всередині.

Щоб забезпечити тривалий термін служби ТЕНу та уникнути несправностей, слід дотримуватися таких рекомендацій:

• використовувати стабілізатор напруги для захисту від стрибків у мережі;
• встановлювати ТЕН відповідно до інструкції від виробника;
• не включати пральну машину без води в баку;
• по можливості очищати воду перед заливанням у бак – то мінімізує сольові накопичення;
• перевірити надійність контактів та відсутність замикань;
• періодично очищати фільтр від накопичень.

Необтяжливий догляд за машинкою продовжить період її безремонтного використання.

Специфіка підключення ТЕНу в нові моделі пральних машин

У сучасних моделях використовуються різні конструктивні рішення кріплення та підключення нагрівачів:

- іноді застосовуються плоскі керамічні або плівкові ТЕНи замість трубчастих;

- розробили швидкознімні електричні роз'єми для зручності монтажу;

- у модифікаціях з переднім завантаженням роблять похилий кріплення нагрівача або ставлять відразу кілька штук по периметру;

- фіксація пропонується на металевій або пластиковій рамці;

- блоку управління надано право змінювати значення потужності при виборі програми прання;

- внутрішня система безпеки захищає машину від протікання, а також містить датчики тиску та рівня води.

У ТЕНі є подвійна ізоляція, що запобігає торканню ріючого компонента від корпусу. Діелектричний захист контактів роз'єму не дає вологи, що потрапляє, проникнути до місць подачі струму. Захисний автомат в електрощиті активно виконує свою функцію. Щоб не було включення агрегату до моменту наповнення його водою, передбачений спеціальний датчик, що відстежує рівень. Деякі моделі мають захист від перегріву, що допомагає, якщо вибрано тривалу програму прання з щільним наповненням бака речами для прання. Все це дозволяє мінімізувати ризик ураження електричним струмом під час експлуатації.

Установка, виконана кваліфіковано, запобігає неприємним моментам у роботі побутової техніки. Це виключить протікання шлангів, знизить ступінь зношування, попередить небезпечні моменти в електричній частині.

• Кріплення потрібне надійне, щоб унеможливити ослаблення контактів та можливість перегріву.
• Нагрівач розміщують таким чином, щоб не було контакту нагрівальної зони з деталями із пластику.
• Найкраще положення для ТЕНу - вертикальне, це створює передумови для рівномірного нагрівання води.
• Сухий роз'єм не дасть виникнути коротке замикання в мережі.
• Підключення нагрівача та самої пральної машини взаємопов'язані та здійснюється за запропонованою виробником схемою.

Що ще треба знати

Щоб убезпечити себе при заміні нагрівача, слід витягнути електровилку машинки з розетки та перекрити вентиль подачі холодної води. Відсутність напруги перевірити індикаторним тестером (новачкам радимо не займатися, краще запросити професійного майстра). Акуратно проводити всю роботу, щоб не порушити цілісність ізоляції. Для фіксації Тена використовувати рекомендовані елементи, а не те, що є під рукою. Вмикати машинку після заміни нагрівача лише після перевірки герметичності виконаних з'єднань. Рекомендовано користуватися гумовими рукавичками, які захистять руки від випадкового електричного впливу.

Витрати на покупку

Багато хто цікавить, скільки коштує ТЕН на пральну машинку, якщо купувати його самостійно? Залежно від виду побутової техніки, найнижча ціна на цю деталь становить 250 грн. Для сучасних варіантів техніки ціна виробу буде вищою. Замовляючи нагрівач у виробника «Інтмакс», ви в будь-якому випадку отримуєте деталь за оптимальною ціною.

Електронагрівач відноситься до електронних відходів IV класу небезпеки. Модель, що відпрацювала, здають на переробку на спеціальні пункти або в магазини з продажу нових виробів.
