Як вибрати щільність потужності для електронагрівача

При виборі ТЕНу враховують щільність потужності (значення потужності на одиницю об'єму) та регулярність підтримки потрібної температури. Також потрібно враховувати джерело живлення – тут мова піде про електричні нагрівачі.

Щільність потужності визначає, з якою швидкістю та результативністю відбувається нагрівання маси до необхідного термічного значення. Постійність температури визначається здатністю утримання її досягнутого значення протягом часу. Ці показники безпосередньо впливають на якісну роботу ТЕНу.

Навіщо потрібний облік щільності потужності

Значення потужності бувають 5-300 Вт/ʺ (читається як 5-300 Вт/дюйм). Важливо з такого розкиду значень вибрати те, за якого електронагрівник функціонуватиме повноцінно, але не досягаючи критичних значень.

Чим вища щільність потужності, тим швидше виконується обігрів і витрата енергії збільшується. Ця величина має відповідати масі об'єкта. Для великих предметів і об'ємних середовищ вибираються потужніші нагрівачі, щоб не затягувати виробничий процес. Наприклад, для алюмінієвого блочка масою 5 кг для 15-хвилинного розігріву достатньо нагрівача в 50. Подвоєння величини до 100 Вт дає трохи скоротить час нагріву. А для досягнення порівнянної швидкості нагрівання блоку вагою 50 кг буде потрібно вже 500 Вт. Тому для правильного вибору нагрівача беруть до уваги як щільність, так і теплову масу.

При нагріванні до високих значень температур у середовищі з малою теплопровідністю ТЕН отримає перегрів. Декілька таких випадків – і його вже доведеться замінювати на нове. Потрібно сформувати простір для розсіювання енергії, що акумулюється. Тільки правильний вибір густини потужності вбереже тепловий пристрій від оновлення.

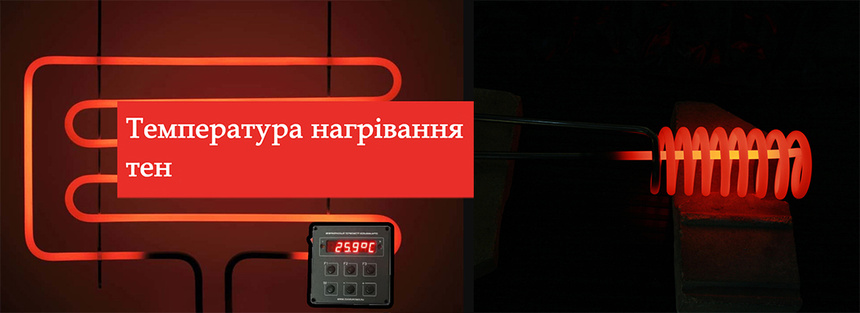

Вимоги до сталості температури

Як уже згадувалося вище, чим більша щільність потужності, тим швидше відбудеться передача енергії. Це скорочує період нагрівання при термообробці, плавленні, затвердінні, а також підвищує продуктивність і скорочує цикл заводу. Але така щільність потужності здатна перевищити рекомендовані значення температури або зробити її нерівномірною.

Потрібна термічна стабільність впливає на вибір нагрівача. У ряді процесів потрібен точний контроль за значеннями, що підтримуються, в межах ±1°C. Інші технології допускають похибки у розмірі ±10°С. При жорсткому контролі потрібна висока густина потужності, здатна оперативно відреагувати на відхилення та відновити задане термічне значення. Більш широкі коливання дозволяють використовувати нижчу густину потужності.

Коли діапазон похибки 5-10°C, можна брати нагрівачі з низькою щільністю потужності. Це збільшить період нагрівання, але зменшить енергетичні витрати. Для хімічних процесів допуск на відхилення може бути не більше 0,5°С. У таких випадках, крім потужного ТЕНу, потрібно встановлювати складну електроніку, яка керуватиме термічними процесами на дуже високому рівні.

Навіщо потрібне дотримання рівномірності температури

По всій поверхні середовища або об'єму заготовки потрібно забезпечити температуру, що не змінюється для конкретного процесу. Це важливо, щоб досягти однакових показників. Але тут потрібно правильно оптимізувати щільність потужності: при високих значеннях вона сформує «гарячі точки», а при низьких – призведе до нерівномірної структури у виробі, недостатньому розрідженні в'язкого середовища.

Що потрібно знати, щоб вибрати достатню щільність ват

Докладно розглянемо 5 пунктів.

1. Матеріал оболонки

Його вибирають, враховуючи максимальний рівень допустимої температури та супутні фактори у вигляді вологості, вібрації, активності хімічних середовищ. Метал нагоді для термозначень від +150℃ до +815℃. Мідна оболонка допустима для занурювальних нагрівачів, що працюють при температурах до +175℃.

Жароміцні сплави Incoloy (+870℃) та сталі-нержавійки (+650℃) стануть у нагоді для встановлення ТЕНів у середовищі високотермічних газів, розчинів підвищеної корозійності, використовують патронні нагрівачі.

2. Бажана щільність потужності

Значення обумовлено типом речовини, що нагрівається. Солодким сиропам та нафтовим маслянистим продуктам підходять низькі щільності. Рослинному маслу, воді стануть у пригоді оболонки, що витримують високі щільності.

3. Збільшення щільності потужності

У разі високої провідності тепло розподілятиметься швидше. Тому підходять високі значення ватів. При низькій провідності речовин потрібна знижена щільність. Якщо в цьому випадку організувати високу густину потужності, тоді виникне руйнування структури вуглеводневих масел та теплоносіїв. На ТЕНі та дні ємностей накопичуватимуться відкладення.

Для матеріалів, що корродують, не потрібна висока щільність потужності. Це допоможе контролювати перебіг хімічних реакцій та не допустить зупинення процесу.

Існують прилади, які здійснюють керування трубчастими нагрівачами. Наприклад, розрахований на потужність ТЕНу до 3,5 кВт:

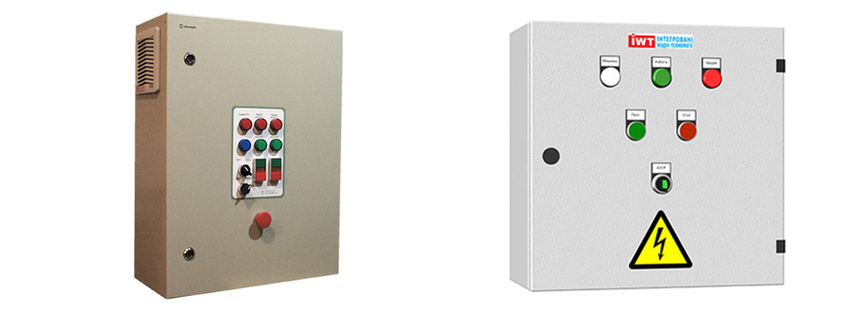

4. Додаткова потужність

Чим далі об'єкт, що нагрівається, віддалений від джерела тепла, тим нижче буде його температура. У цих випадках розрахункової потужності недостатньо і потрібний додатковий тепловий потенціал. Підвищення значення щільності потужності буде сприятливим, оскільки вона розподілиться між кількома ТЕНами. Тепло не акумулюватиметься в одній зоні, а розподілиться по необхідній поверхні (об'єму).

5. Час відновлення

Значна щільність потужності дозволяє швидше відновлювати необхідну температуру після введення холодної заготовки. Це зменшує час простою та знижує виробничі втрати. Швидке відновлення температури потрібне для стабільного випуску великих обсягів продукції.

Треба врахувати ще один момент. Якщо збільшити розмір нагрівача, потрібна менша потужність при збереженні того ж об'єму середовища. У цьому випадку краще зупинитися на ТЕНах менше потужності, оскільки це позитивно вплине на температуру нагрівачів та збільшить період їх фактичного використання.

У яких видів нагрівачів найбільша і найменша щільність потужності

Серед різних типів електронагрівачів, що нагрівають маси, найбільшу щільність потужності мають хомутові та стрічкові нагрівачі, а трубчасті та патронні мають меншу щільність потужності.

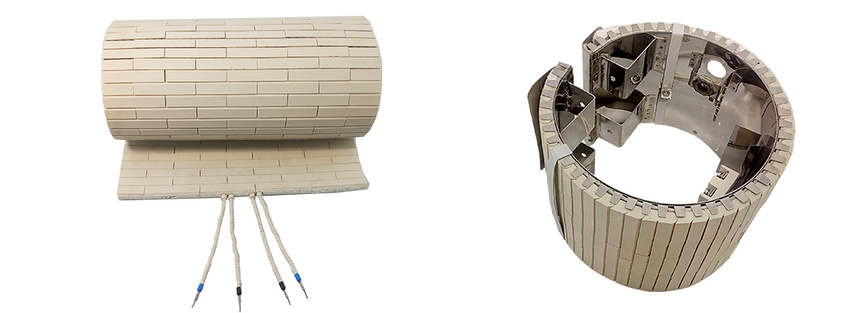

1. Хомутові та стрічкові нагрівачі охоплюють предмет або притискаються до об'єкта, що нагрівається зсередини. Вони концентрують потужність нагріву досить тонкому поперечному перерізі. Це мінімізує обсяг нагріву та забезпечить досить високий потенціал на невеликій площі. Щільність потужності для хомутових та стрічкових нагрівачів зазвичай знаходиться в діапазоні 30-60 Вт/см3³.
2. Трубчасті та патронні нагрівачі являють собою циліндричні вироби, які вставляються в отвори або отвори. Оскільки вони нагрівають більший об'єм, потужність розподіляється за збільшеним простором, що знижує її щільність. Тому значення трубчастих нагрівачів може становити 1-5 Вт/см³, а патронних - 5-15 Вт/см³.
3. Соплові та пальчикові нагрівачі мають геометрію, що знаходиться десь посередині від трубчастих та патронних. У них щільність потужності зазвичай становить 10-30 Вт/см3³.
4. Литі нагрівачі відливаються у форму, тому їхня щільність потужності залежить від передбачуваного застосування та конфігурації деталі.

Підсумок. Концентрований нагрівання хомутових та стрічкових ТЕНів дозволяє їм досягати найвищих щільностей потужності серед багатьох видів електронагрівальних елементів. Трубчасті та патронні нагрівачі краще підходять для вирішення загальних завдань занурювального нагріву, де краще менша щільність потужності, але розподілений у середовищі потік тепла.

Рекомендації для замовників щодо вибору ТЕНів

Нагрівачі не можуть бути однаковими для виробничих процесів Подані поради допоможуть правильно вибрати необхідний пристрій.

1. Співвіднесіть щільність потужності нагрівача з тепловою масою, щоб оптимізувати час нагрівання. Розглядайте розумні часові показники.
2. Враховуйте не тільки час нагрівання, але й витрата енергії в режимі, що встановився. Висока щільність може не виправдати надій за дуже швидкого нагрівання.
3. Посилений контроль за температурою потрібен за значної щільності потужності.
4. Якщо точність не потрібна, вибирайте більшу варіативність, щоб забезпечити зменшення щільності потужності.
5. Правильне значення густини нагрівача покриває перехідні режими максимального навантаження.

Дотримання цих рекомендацій призведе до оптимального вибору електронагрівача, в якому об'єднані бажана продуктивність, точність температурних значень та оптимальні експлуатаційні витрати.

Щоб ТЕН виправдав Ваші очікування, зверніть увагу на продукцію компанії «Інтмакс». Скористайтеся інформаційною підтримкою у разі виникнення питань. Ми виберемо з каталогу або виготовимо необхідний нагрівач у бажаній кількості.
