Яку функцію виконують патронні ТЕНи у текстильному пресі

Сучасні тенденції моди диктують необхідність все більш частої та швидкої зміни колекцій одягу. Щоб задовольнити запити ринку, що вічно змінюється, виробники змушені шукати інноваційні рішення. Одне з таких нововведень, що спричинили справжній фурор в індустрії моди – термопреси для текстилю.

Це революційне обладнання кардинально змінює підхід до оформлення одягу. Давайте розберемося, у чому його феномен.

Область застосування термопресів

Устаткування потрібне для декорування синтетичних та натуральних тканин при виробництві:

• верхній одяг (куртки, пальта, плащі тощо);
• головних уборів (кепки, шапки, бейсболки);
• бандан, хустки, шарфи;
• аксесуарів (сумок, рюкзаків, рукавичок);
• спортивного екіпірування;
• постільна білизна, покривала, декоративні подушки.

Вироби з принтами, картинками виглядають ефектніше, у деяких випадках виконують рекламну функцію. Дизайнери одягу випускають авторські лінійки, оздоблені термічними ілюстраціями. Для акцій часто використовують сувеніри та одяг з логотипами.

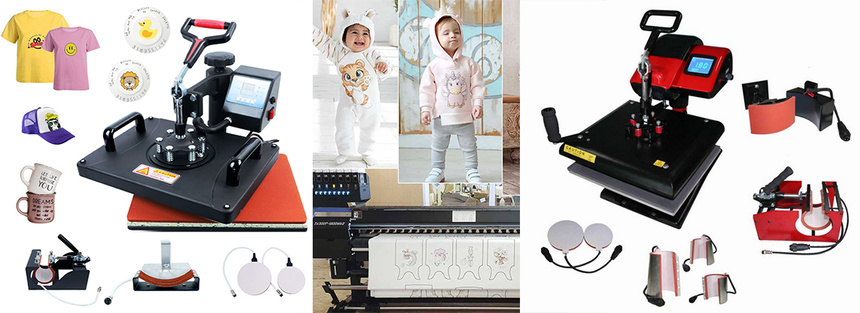

Що є термопрес для текстилю

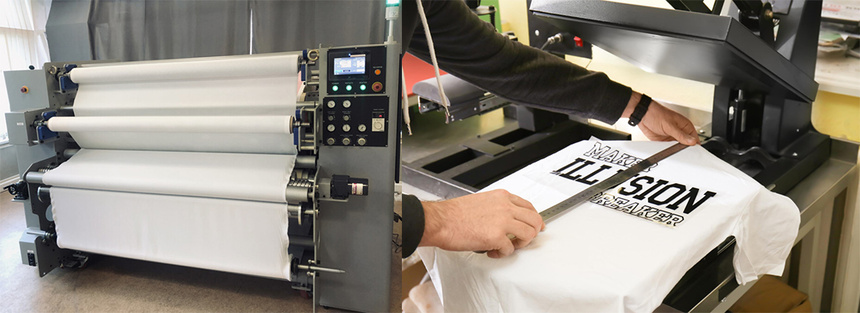

Термопрес - це пристрій для нанесення зображень на тканину методом термоперенесення. Принцип його роботи заснований на перенесенні барвника з термоплівки на текстильний виріб під впливом тиску та високої температури. Базовий процес друку відбувається так:

• тканина укладається на нижню плиту преса;
• на неї поміщають термоплівку з нанесеним малюнком;
• верхня, нагріта до 180-210℃ плита опускається на кілька секунд, здійснюючи необхідний тиск;
• під впливом температури відбувається перенесення кольорового зображення з термоплівки на поверхню тканини, утворюючи чіткий малюнок;
• після завершення процесу друку плита піднімається, готовий виріб виймається.

Використовуючи сучасні термопреси, можна за лічені хвилини наносити практично будь-які кольорові зображення на текстильні матеріали. Це кардинально змінює підхід до виробництва одягу і дозволяє втілювати найсміливіші дизайнерські ідеї.

Конструкція та компоненти сучасних пристроїв

Сучасні текстильні термопреси є обладнанням з такими основними компонентами:

• верхня та нижня нагрівальні плити із жаростійкого металевого сплаву;
• система нагрівання плит на базі патронних ТЕНів;
• механізм регулювання тиску під час опускання/підняття верхньої плити;
• блок керування та температурний контролер;
• система охолодження плит та електроніки блоку керування.

Точність підтримання температури під час перенесення зображень підтримується з похибками ±1℃.

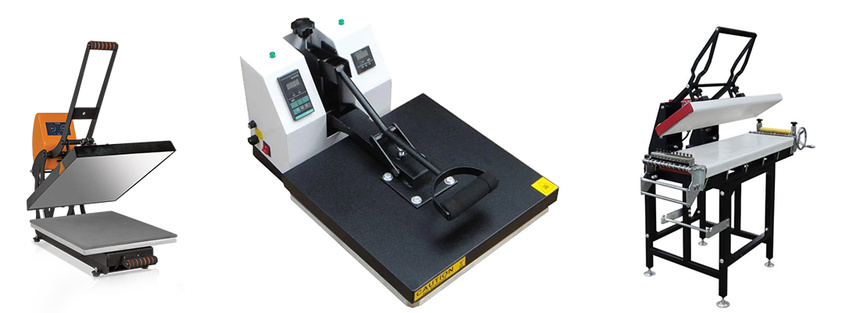

Які види термопресів для текстилю існують

При покупці звертають увагу на тип, потужність, варіант нагрівання, систему охолодження.

1. Ручні термопреси - компактні та легкі моделі з ручним приводом для роботи в невеликих майстернях або в домашніх умовах. Напівавтоматичні термопреси – оснащені механізованим підйомним пристроєм, оператор лише укладає матеріали вручну. Підходять для середніх тиражів. Автоматичні термопреси - всі операції, включаючи подачу та фіксацію матеріалів, здійснюють без участі оператора. Використовуються у великих виробництвах.
2. Устаткування з плоскими ТЕНами - класичний варіант, що забезпечує хорошу рівномірність нагріву. З інфрачервоними нагрівачами – висока інтенсивність нагріву, компактність, але нерівномірність температури. Пріоритетне місце займають патронні (трубчасті) нагрівальні елементи, що забезпечують максимальну рівномірність нагріву по всій площі плит.
3. Системи нівелювання температури. Водяне охолодження – висока ефективність, але потребує підключення водопостачання. Повітряне примусове охолодження – автономна система вентиляторів, складніша в управлінні. Природне повітряне - пасивне відведення тепла без додаткових пристроїв, дешевше, але менш ефективно.
4. За типом керування пристрою поділяються на механічні термопреси (регулювання температури та таймера вручну), електронні (автоматичне підтримання заданої температури та відлік часу) та мікропроцесорні (сенсорне керування з безліччю режимів та налаштувань).

Велика різноманітність типів термопресів зручна для оптимального вирішення завдань друку в різних виробничих умовах.

Переваги термодруку

Технологія термоперенесення має цілу низку переваг у порівнянні з іншими способами нанесення зображень на текстильні матеріали:

• швидкість друку від 20 до 180 секунд на виріб;
• фотореалістична якість зображень, що переносяться, будь-якої складності;
• можливість декорування виробів будь-яких форм та розмірів;
• колірна палітра становить до 16 мільйонів кольорів;
• стійкість малюнка до багаторазових прань та фізичних навантажень;
• простість у використанні та обслуговуванні обладнання;
• доступна ціна на готову продукцію.

Вперше такий вид друку було запропоновано у першій половині минулого століття. Використано він був у роботі самописців при отриманні електрокардіограми. Замість тканинної основи було використано папір.

Роль системи нагрівання в термопресах та принцип роботи нагрівачів

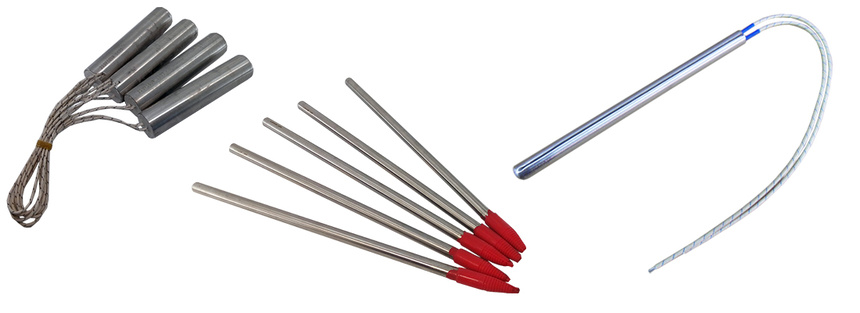

Ключовим компонентом будь-якого термопресу є його нагрівальна система. Від її ефективності та точності безпосередньо залежить якість перенесення зображення на тканину. Патронні ТЕНи є трубчастими нагрівальними елементами з вбудованою металевою спіраллю, по якій протікає електричний струм, виділяючи тепло.

Спіральний резистивний елемент (ніхром, канталь та ін.) поміщається всередину корпусу із жаростійкого матеріалу, зробленого із сталі, алюмінію. Під час подачі напруги через кінці спіралі протікає електричний струм. Вона швидко підвищує свою температуру та передає тепло стінкам корпусу нагрівача, які рівномірно прогрівають робочі поверхні преса до заданої температури. За рахунок компактних розмірів та великої металевої поверхні тепловіддачі патронні ТЕНи можуть забезпечити рівномірне нагрівання навіть великих за площею верхніх та нижніх плит промислових термопресів.

Як відбувається регулювання температури

Поряд із потужністю та кількістю патронних нагрівальних елементів найважливішим компонентом системи терморегулювання є блок автоматичного керування. Він задає потрібну робочу температуру, здійснює її безперервний контроль за допомогою датчиків, автоматично підтримує заданий рівень температури за рахунок регулювання потужності патронних ТЕНів.

Також система керування відповідає за безпечне включення обладнання, захист від перегріву та короткого замикання. Залежно від моделі можливі додаткові функції, такі як кольоровий сенсорний дисплей, на якому відображаються всі робочі параметри. Точність підтримання температурного режиму безпосередньо впливає на якість друку, тому до вибору терморегулятора потрібний максимально відповідальний підхід з урахуванням усіх нюансів.

Вибір та підключення патронних нагрівачів

Підбір патронних ТЕНів для конкретного термопресу має здійснюватися на основі наступних критеріїв:

• розміри і площа поверхонь плит преса, що нагріваються. Чим більша площа, тим потужнішими повинні бути патронні нагрівачі або більша їх кількість;
• потрібний діапазон робочих температур (як правило 180-230°C) та швидкість нагрівання;
• конструкційні особливості плит: наявність гнізд для розміщення ТЕНів та схема їх оптимального розташування;
• номінальна напруга мережі електроживлення термопреса (220/380V).

До якості та надійності патронних нагрівачів пред'являються високі вимоги через відповідальність виконуваних функцій. Тому при виборі ТЕНів слід орієнтуватися на перевірених виробників із бездоганною діловою репутацією.

Стандартні розміри ТЕНів для текстильного друку: 32, 40 та 50 мм. Потужність варіюється від 500 до 1500 Вт. Кількість елементів підбирається з площі верхньої плити преса. Компанія «Інтмакс» готова випустити текстильні нагрівачі інших розмірів, керуючись умовами конкретного виробництва.
