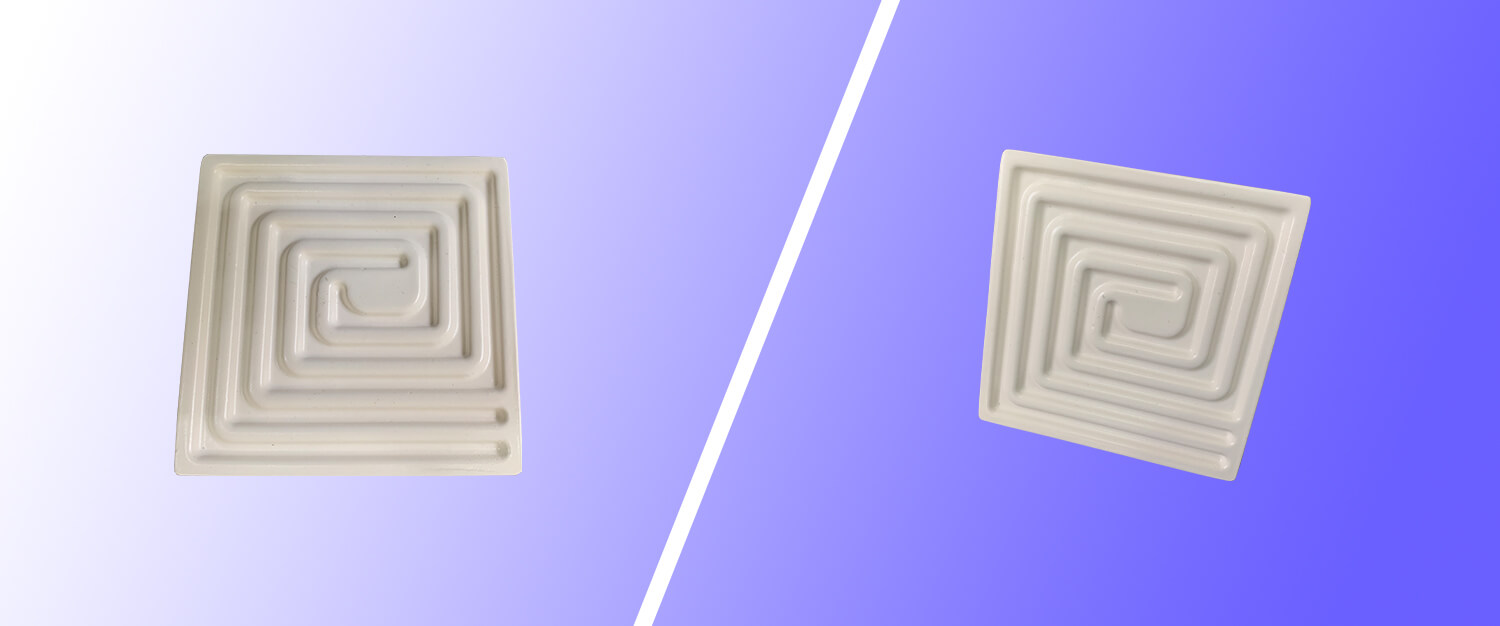

Плоские керамические инфракрасные излучатели

Свойства и конструкция плоских керамических инфракрасных излучателей

Плоские электрические излучатели представляют собой реостатную проволоку, тщательно защищенную керамическим огнеупорным материалом высокой механической плотности, а затем покрытую керамической глазурью. Эти излучатели обладают устойчивостью к воздействию большинства химических реагентов, влаги и вредных испарений.

Технологическое применение плоских керамических инфракрасных излучателей

Наиболее распространенное применение плоские электрические излучатели находят в формовочных машинах и инфракрасных паяльных станциях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Длина: 60, 122 мм
Мощность: 50, 75, 100, 125, 150, 175, 200, 250 Вт
Ширина: 60, 122 мм
Напряжение питания: 110, 220/230, 320, 400 В
Форма изготовления: под заказ

Равномерный нагрев ограниченных поверхностей производится при помощи плоских керамических инфракрасных излучателей. Поверхность их излучения плоская и направляет лучи перпендикулярно, что обеспечивает быстрый равномерный нагрев небольшой площади. Угол рассеивания при такой конструкции не превышает 5°.

Конструкция

Плоский электрический излучатель состоит из следующих элементов:

• Реостатная проволока RESCAL.
• Керамический корпус. Выполнен из огнеупорного материала с высокой механической прочностью. Вся поверхность дополнительно защищена керамической глазурью, которая оберегает изделие от химических испарений, образования конденсата, пыли, влаги.

Монтаж осуществляется на крепежные металлические скобы.

Технические характеристики

Панели инфракрасных плоских излучателей могут выполняться в разных размерах от 60 мм × 60 мм до 122 мм × 122 мм. Диапазон мощностей составляет от 100 Вт до 1000 Вт. Максимальная рабочая температура 700°. Стандартное рабочее напряжение 220В, но по желанию заказчика возможно изготовление изделий на другие значения.

Инфракрасные плоские излучатели работают на длине волны от 1 мкм до 10 мкм. При этом чем выше мощность и, соответственно, интенсивность, тем меньше значение длины волны.

Панели стандартно окрашиваются в белый цвет. Но по желанию заказчика можно выбрать другой оттенок. Также сами нагреватели могут быть холодных или теплых оттенков.

Применение

Инфракрасные плоские керамические излучатели применяются в бытовом и производственном оборудовании. Чаще всего их можно встретить в формовочных машинах, инфракрасных паяльных станциях. При установке инфракрасных плоских излучателей нужно соблюдать расстояние до нагреваемого материала 50-70 мм для максимальной эффективности. При установке нескольких излучателей на одной площади рекомендуется соблюдать дистанцию не более 10 мм для создания равномерного теплового поля.
