Типы подключения

Вывод осуществлен в виде термостойкого провода (250-600°С). Дополнительно возможна изоляция: силиконовый кембрик или керамические бус. Возможен вывод токопровода вертикально из нагревателя либо в толщину нагревателя. Для керамических кольцевых изолятором могут быть только керамические бусы

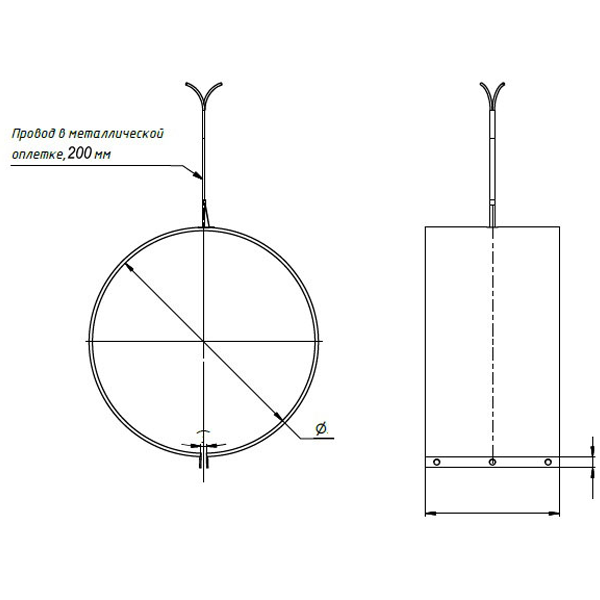

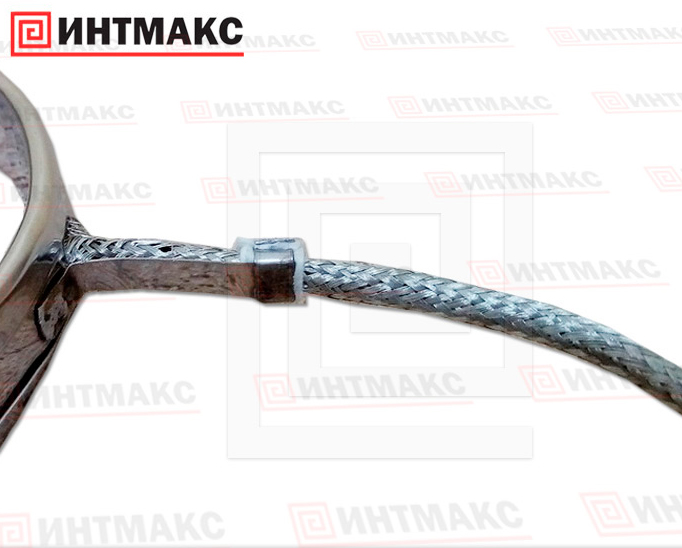

Вывод в виде термостойкого провода (250-600°С) в специальной защитной металлической оплетке, которая добавляет устойчивости к перегибам и механичеким воздействиям. Фиксирующая ножка

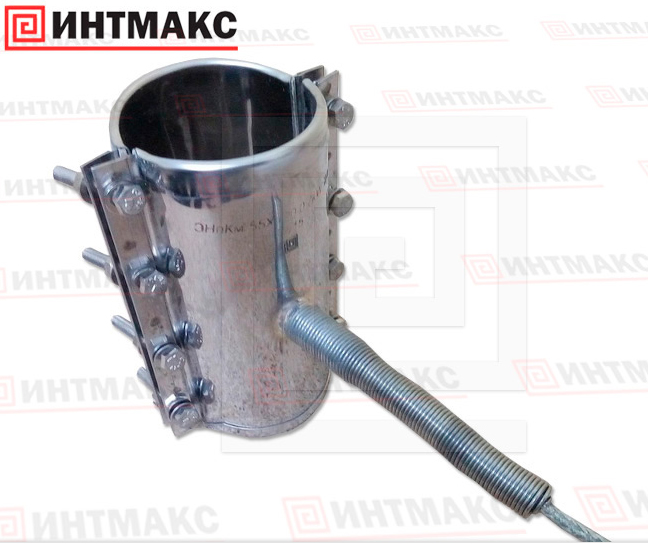

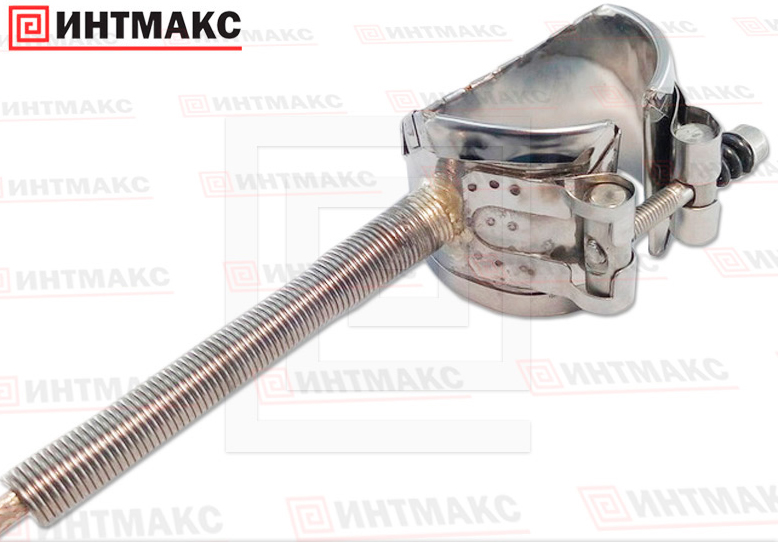

Термостойкий провод в виде никелевого кабеля (250-600°С) в металлической оплетке. Дополнительная защита соединения нагревателя и токопровода металлической пружиной.

Вывод осуществляется в виде болтов М5. Варианты расположения: радиальное, тангенциальное, в коробе/на коробе. Для кольцевых керамических вывод болтов на коробе.

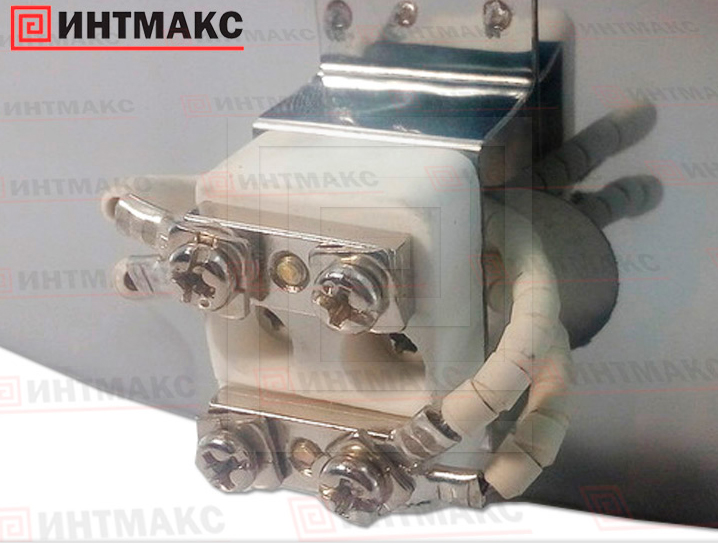

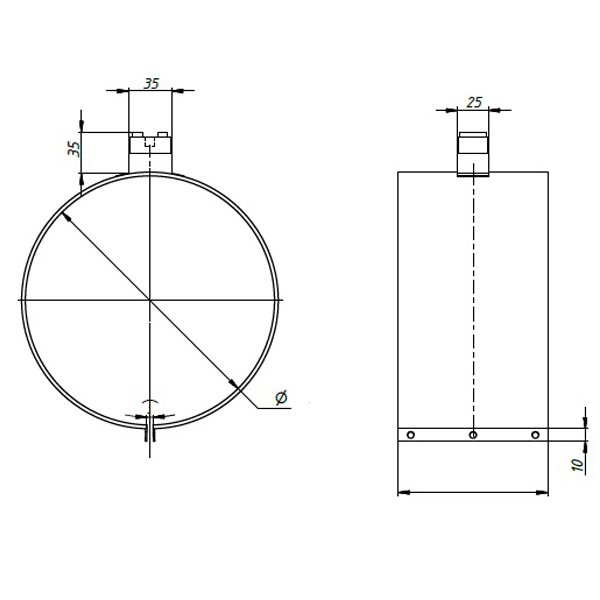

Вывод осуществлен в виде термостойкой керамической колодки на П-образной ножке. Соединение при помощи никелевого провода. Керамические кольцевые нагреватели - используется только закрытая колодка.

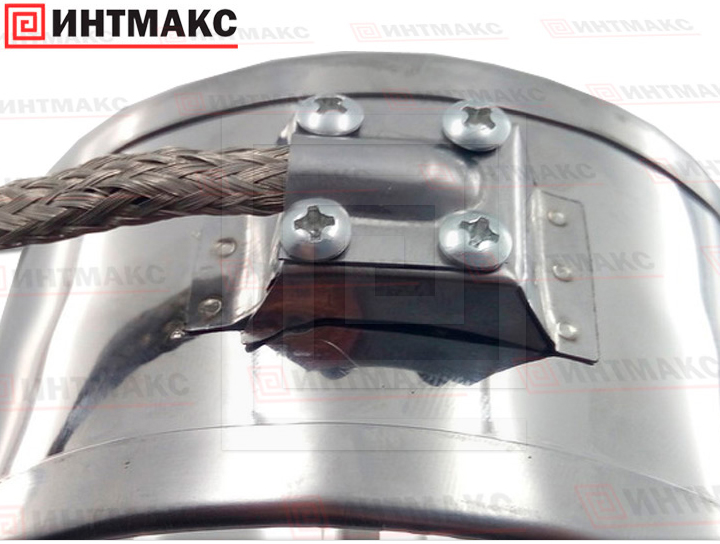

Керамическая термостойкая колодка закрыта металлическим кожухом. Термостойкий провод в защитной металлической оплетке (600°С) выходит через специальный кабельный канал. Возможное расположение токопровода: радиальное, по оси, тангенциальное. Керамические кольцевые нагреватели - используется только закрытая колодка.

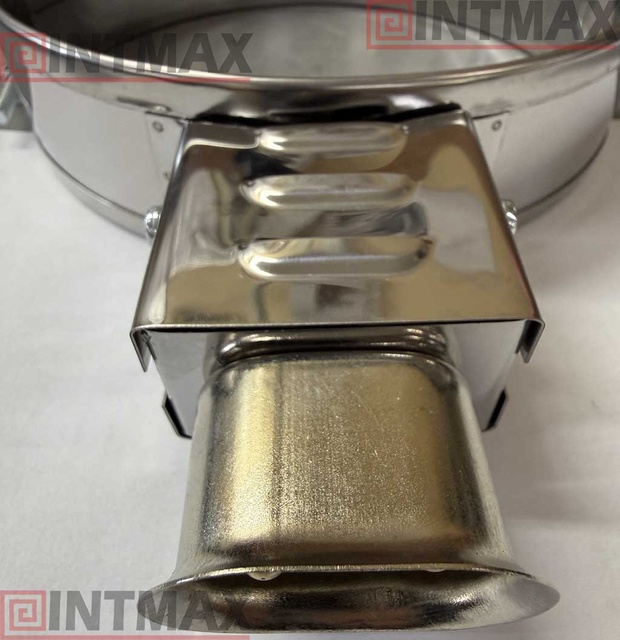

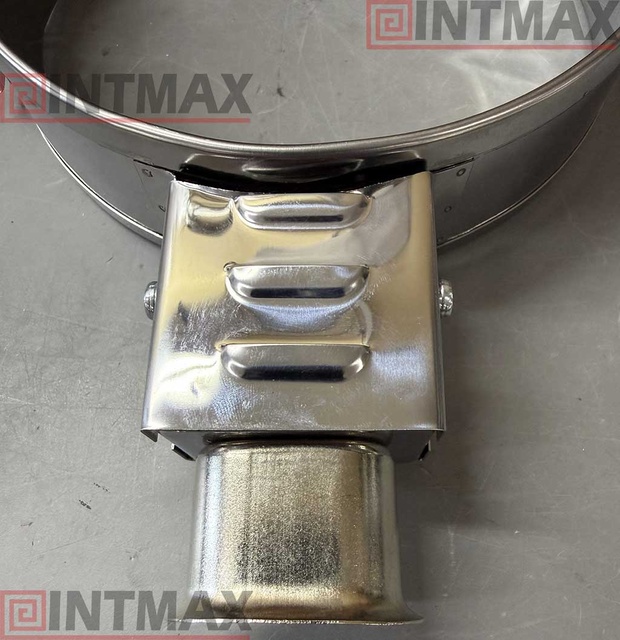

Гибкий термостойкий провод в металлической защитной оплетке с закрытым металлическом коробом. Может располагаться: радиально, по оси, тангенциально.

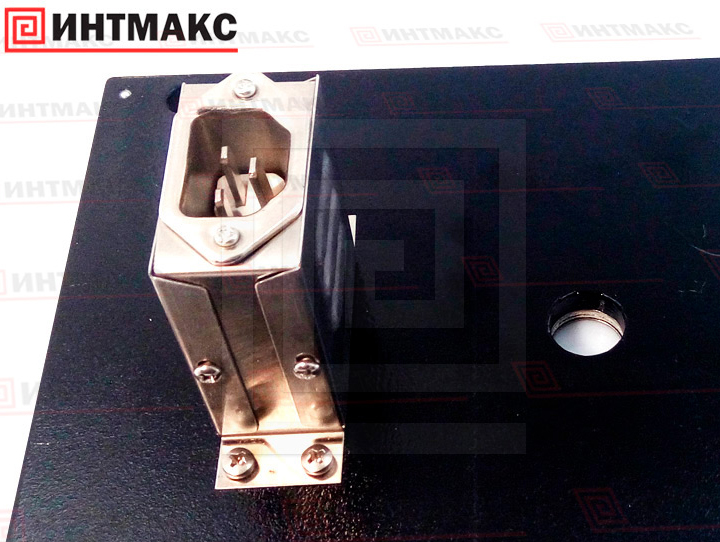

Термостойкий сетевой двухконтактный разъем WG-2 (РПС). Варианты расположения: радиальное, по оси, тангенциальное.

Термостойкий трехконтактный вывод WG-3. Варианты расположения токопровода: радиально, по оси, тангенциально.

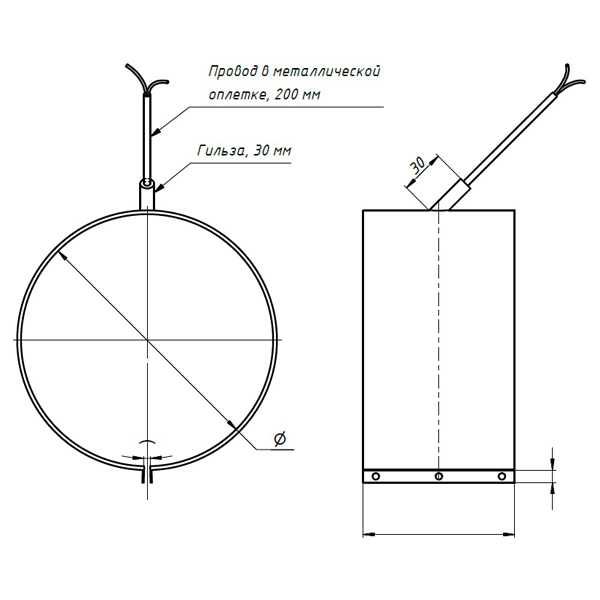

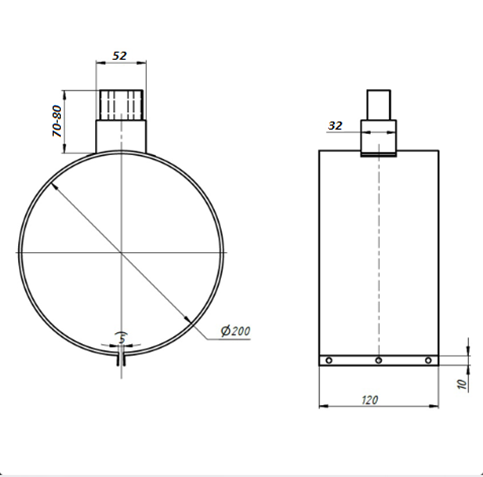

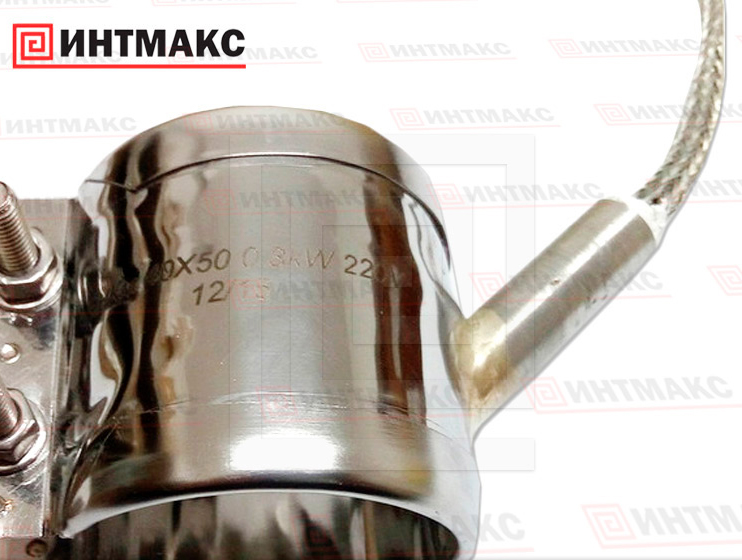

Вывод осуществляется при помощи термостойкого кабеля (250-600°С) в защитной металлической оплетке. Провод соединен герметично гильзой к корпусу нагревателя. Варианты расположения гильзы: радиальное, по оси, тангенциальное. Гильза может быть различной длины.

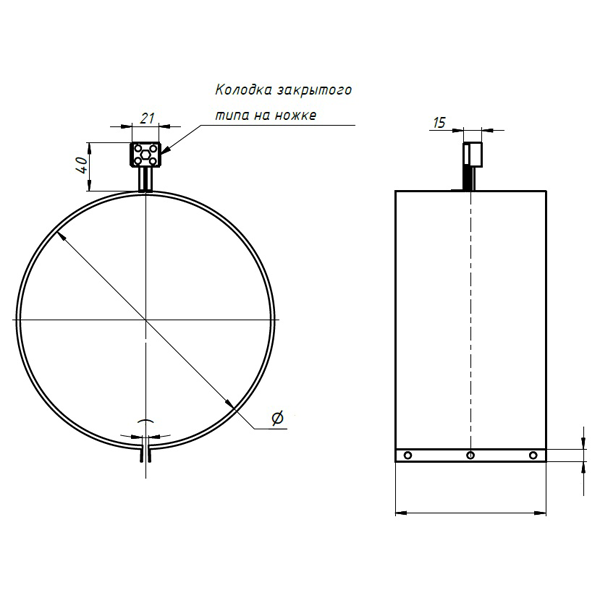

Термостойкая керамическая колодка на выносной ножке. Соединение при помощи никелевого провода. Может располагаться: радиально, по оси, тангенциально. Керамические кольцевые нагреватели - используется только закрытая колодка.

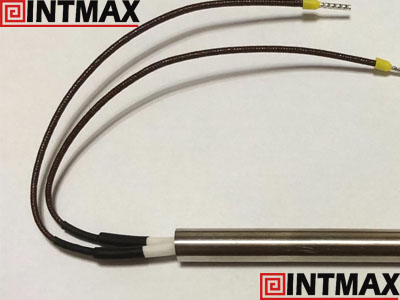

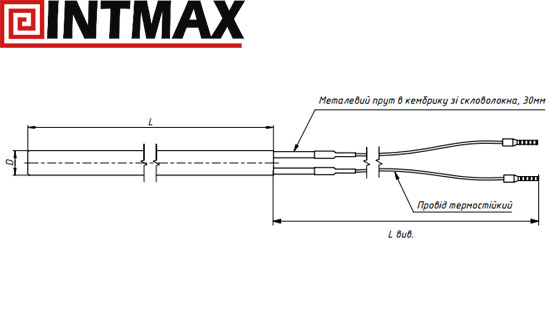

Выводы термостойким проводом (не менее 500 С). Длина выводов – 200мм (или согласно технической документации заказчика).

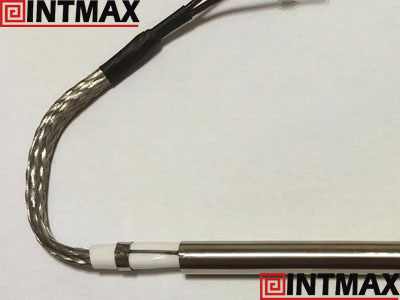

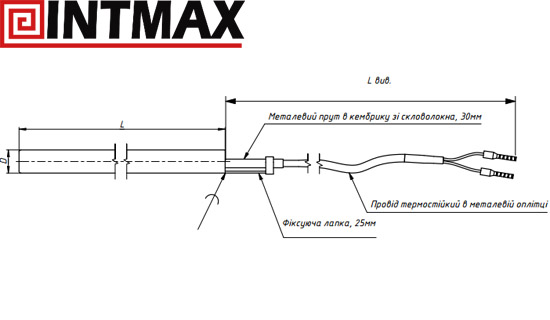

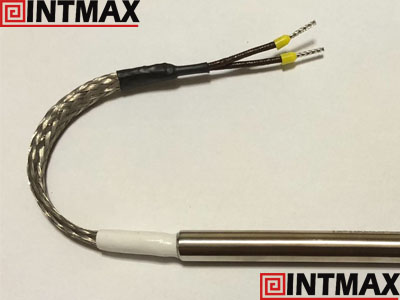

Выводы термостойким проводом (не менее 500 С°) в защитной металлической оплетке усилены металлической ножкой. Длина выводов – 200мм (или согласно технической документации заказчика)

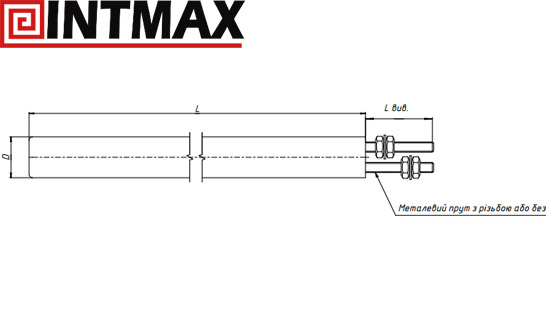

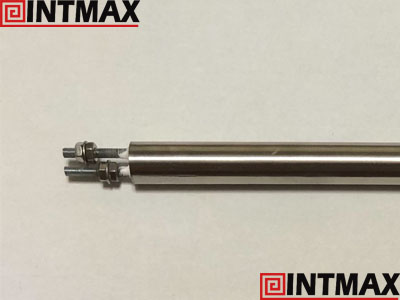

Винтовые выводы в виде болтов (жестких стержней) с метрической резьбой. Стандартная длина болтов 20 мм.

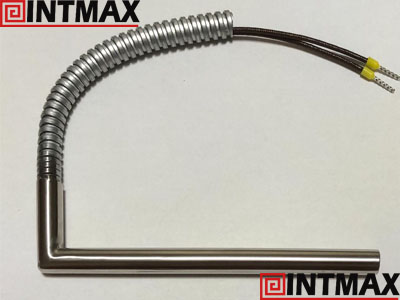

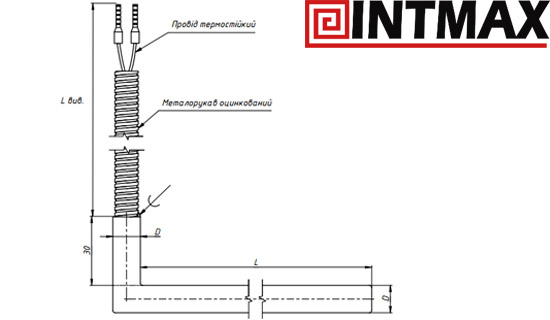

Выводы термостойким проводом (не менее 500 С) в металлоруковом оцинкованном с углом в 90 градусов или без. Длина выводов – 200мм (или согласно технической документации заказчика)

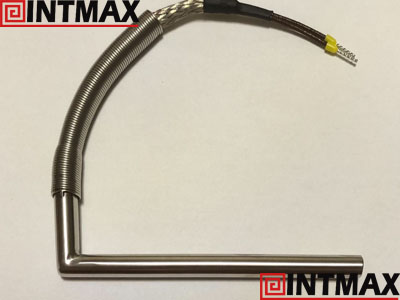

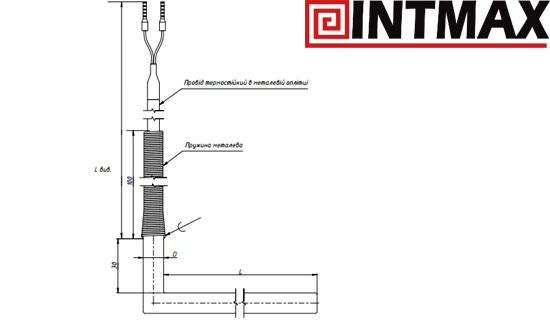

Выводы термостойким проводом (не менее 500 С°) в защитной металлической оплетке усилены дополнительной защитой в виде стальной пружины с углом в 90 градусов или без. Длина выводов – 200мм, длина пружины – 100мм (или согласно технической документации заказчика)

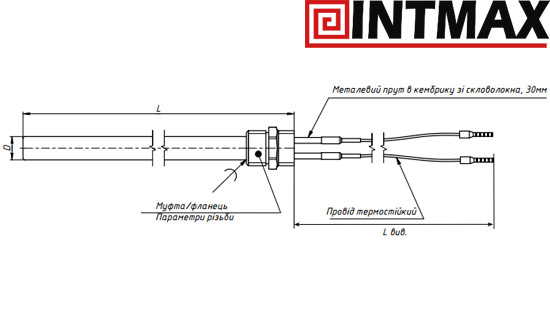

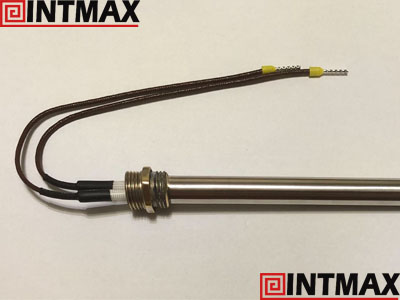

Выводы термостойким проводом (не менее 500 С) с резьбовой муфтой или фланцем (дополнительно может комплектоваться стальной пружиной, защитной металлической оплеткой или металлорукавом оцинкованным). Длина выводов – 200мм (или согласно технической документации заказчика)

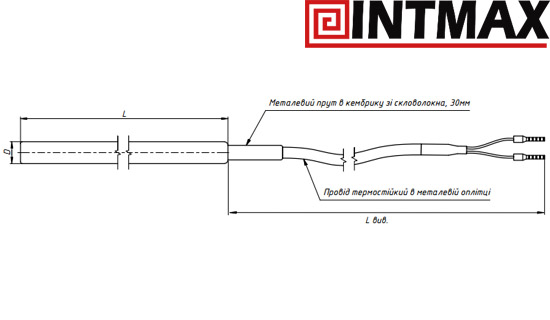

Выводы термостойким проводом (не менее 500 С°) в защитной металлической оплетке усилены с помощью термобумаги и силиконовой оплетки. Длина выводов – 200мм (или согласно технической документации заказчика)
