ТЭНы для нагрева масла и жидкости в резервуарах

Свойства и конструкция ТЭНов для нагрева масла и жидкости в резервуарах

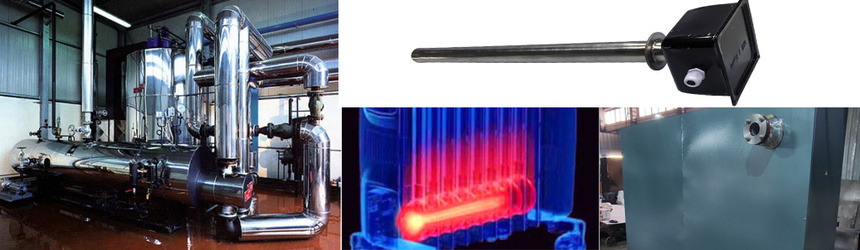

Резервуарные обогреватели предназначены для подогрева масла и вязких нефтепродуктов, где важна низкая интенсивность теплового воздействия для предотвращения нагарообразования. Замена обогревателя осуществляется без необходимости опорожнения резервуара. Типичный обогреватель состоит из одного греющего элемента или нескольких сердечников, установленных на монтажном фланце. Надежная клеммная коробка обеспечивает защиту электрических соединений ТЭНа от внешних воздействий. Удельная тепловая мощность обогревательного элемента в ваттах регулируется в зависимости от типа масла и необходимой мощности.

Технологическое применение ТЭНов для нагрева масла и жидкости в резервуарах

Нагреватели масла НМ, с системой контроля температуры или без нее, отлично подходят для обогрева низковязких масел, гидравлических масел или теплоносителей. Преимущество применения таких маслонагревателей заключается в возможности замены керамических обогревательных элементов без необходимости слива рабочей среды.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Какие нагреватели ТЭНы используются для вязких материалов

Когда речь идёт о подогреве масла, то это может быть промежуточный продукт и субстанция, необходимая для передачи энергии другому компоненту. Поэтому греется не только техническое масло, но и пальмовое, подсолнечное, соевое.

Важной особенностью при ведении технического процесса является недопущение перегрева: иначе возникает подгорание вязкого продукта. Это формирует нагар, оседающий на ТЭНе и стенках ёмкостей для нагрева масла (трубных коммуникаций). Термический процесс проводят при наличии нагревателей, которые продуцируют меньшую мощность, а допустимая рабочая температура у них снижена. Обеспечить подобные условия помогают регуляторы нагрева и термопары. И обязательно перед проектированием продукции делается расчёт мощности ТЭН для нагрева масла.

• Закрытые металлические, патронного и контактного типа. Внутрь трубки помещают нихромовый токопроводящий компонент, систему герметично закрывают. Форма готового изделия может быть U-образной или с другим количеством изогнутых колен. Под ёмкость для нагрева масла допускается изготавливать нагреватели длиной до 6м.
• Керамические. У них тоже активных элементов является спираль. Но её размещают между форматными пластинками стеатита. После опрессовки изолятор становится твёрдым и начинает выполнять блокирующую функцию, предупреждая появление точек касания спирали с корпусом. Энергия передаётся через повышение температуры в колбе. ТЭНы для нагрева масла отличаются повышенной ресурсностью и быстрой заменой.
• Если нефтяную продукцию причислить к масляным средам, то следует упомянуть про врезные и погружные версии. Их делают защищёнными от взрывов, поэтому используют для сред с повышенной опасностью возгорания. Мощные погружные и врезные изделия, состоящие из 7-9 составляющих на одном фланце, способны повысить, а затем стабилизировать температуру в довольно габаритной ёмкости для нагрева масла.

Выбор нагревателей

Если вы приобретаете готовую продукцию, определите подходящие параметры своего ТЭНа.

• Диаметр. Предлагается 5 вариантов в диапазоне 8-16мм.
• Длина. Ориентирована на используемую ёмкость для нагрева масла. Допускается изготовление нагревателей до 3м (исключение составляют погружные и врезные модели).
• Вольтаж. «Малыши» выдерживают 12 В, для крупных допускается граничное значение в 660 В.
• Мощность. Диапазон решений составляет 10-1000 Вт. Расчёт мощности ТЭНов для нагрева масла выполняется при каждом индивидуальном заказе.
• Размер заделки. Определяется линейным размером стержня от проволоки до начала трубки. Параметр важен для тех случаев, когда часть нагревателя должна оставаться холодной.
• Индивидуальная форма. ТЭН может иметь один изгиб и большее их количество.

Компания «Интмакс» готова предложить стандартные модели нагревателей, а также изготовить продукцию под конкретные эксплуатационные показатели технологических процессов.

Почему нагреватель ТЭН сухого типа выбирают чаще

• Срок эксплуатации изделий с керамическими пластинами в 2-2,5 раза превышает работоспособность металлических ТЭНов.
• Риск подгорания вязкого продукта, находящегося в ёмкости для нагрева масла, минимизируется.
• Воздушная прослойка между изолятором и защитной колбой предупреждает чрезмерный нагрев рабочего элемента.
• Достаточно остановить термический процесс всего на 10 минут, чтобы заменить старый нагреватель на новый.

Как определить тип элемента для нагрева масла

Первые цифры аббревиатуры показывают, какая имеется длина трубки, размер заделки, диаметр термоэлемента и допустимую эксплуатационный ресурс (на основании расчёт мощности ТЭНа для нагрева для нагрева масла).

Во второй части наименования показано, в какой среде будет функционировать нагреватель, обозначены электрические показатели и форма. Указаны радиус изгиба и параметры штуцера.

Что не советуем делать

Мы изготавливаем нагреватель, а вы его правильно используете.

1. Нельзя применять ТЭНы для нагрева масла в другой среде. Термопроцессы в жидкостях часто требуют повышенных значений температур.
2. Проверяйте надёжность крепления гайками, потихоньку подкручивайте, если соединения стали ненадёжными.
3. Проектировочное положение для нагревателя обязательно. Если греющиеся части частично окажутся вне масляной среды, тогда ТЭН быстро перегорит.
4. Никаких доработок готовых изделий местными «кулибиными»! Всё сделано согласно чертежам и не будет работать по-другому.
5. Время от времени удаляйте накипь на внешней оболочке ТЭНа для нагрева масла.
6. Делайте проверку контактной группы, в которую входят подсоединяющие выводы. Не допускайте повышенной влажности на их поверхности и обеспечивайте достаточное воздушное охлаждение.
