Оформить заказСвойства и конструкция полых керамических инфракрасных излучателей
Тепловые излучатели серии ЕСН с керамической основой обладают плоской поверхностью излучения и дополнительной воздушной подушкой. Эта конструкция позволяет достигать аналогичного теплового эффекта при более низкой мощности по сравнению с излучателями ЕСР. Время, необходимое для нагрева излучателя, также уменьшено.
Технологическое применение полых керамических инфракрасных излучателей
Обычно полые инфракрасные излучатели ECH с керамическим основанием применяются в промышленном нагреве и обеспечении тепла в различных бытовых и промышленных помещениях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Длина: 60, 122, 245 мм
Мощность: 50-1000 Вт
Ширина: 60, 62 мм
Напряжение питания: 110, 220/230, 320, 400 В
Форма изготовления: под заказ
Код товара: ECH1-001
Длина, мм: 245
Мощность, Вт: 100
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
517 грн.
Код товара: ECH1-002
Длина, мм: 245
Мощность, Вт: 150
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
517 грн.
Код товара: ECH1-003
Длина, мм: 245
Мощность, Вт: 200
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
517 грн.
Код товара: ECH1-004
Длина, мм: 245
Мощность, Вт: 250
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
517 грн.
Код товара: ECH1-005
Длина, мм: 245
Мощность, Вт: 300
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
517 грн.
Код товара: ECH1-006
Длина, мм: 245
Мощность, Вт: 350
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
517 грн.
Код товара: ECH1-007
Длина, мм: 245
Мощность, Вт: 400
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
517 грн.
Код товара: ECH1-008
Длина, мм: 245
Мощность, Вт: 450
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
517 грн.
Код товара: ECH1-009
Длина, мм: 245
Мощность, Вт: 500
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
517 грн.
Код товара: ECH1-010
Длина, мм: 245
Мощность, Вт: 550
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
517 грн.
Код товара: ECH1-011
Длина, мм: 245
Мощность, Вт: 600
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
517 грн.
Код товара: ECH1-012
Длина, мм: 245
Мощность, Вт: 650
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
585 грн.
Код товара: ECH1-013
Длина, мм: 245
Мощность, Вт: 700
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
585 грн.
Код товара: ECH1-014
Длина, мм: 245
Мощность, Вт: 750
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
585 грн.
Код товара: ECH1-015
Длина, мм: 245
Мощность, Вт: 800
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
585 грн.
Код товара: ECH1-016
Длина, мм: 122
Мощность, Вт: 850
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
405 грн.
Код товара: ECH1-017
Длина, мм: 122
Мощность, Вт: 900
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
405 грн.
Код товара: ECH1-018
Длина, мм: 122
Мощность, Вт: 950
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
405 грн.
Код товара: ECH1-019
Длина, мм: 122
Мощность, Вт: 1000
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
405 грн.
Код товара: ECH4-001
Длина, мм: 122
Мощность, Вт: 100
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
405 грн.
Код товара: ECH4-002
Длина, мм: 122
Мощность, Вт: 150
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
405 грн.
Код товара: ECH2-003
Длина, мм: 122
Мощность, Вт: 200
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
473 грн.
Код товара: ECH4-004
Длина, мм: 60
Мощность, Вт: 250
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
377 грн.
Код товара: ECH3-005
Длина, мм: 60
Мощность, Вт: 300
Напряжение питания, В: 110, 220/230, 320, 400
Ширина, мм: 60
377 грн.

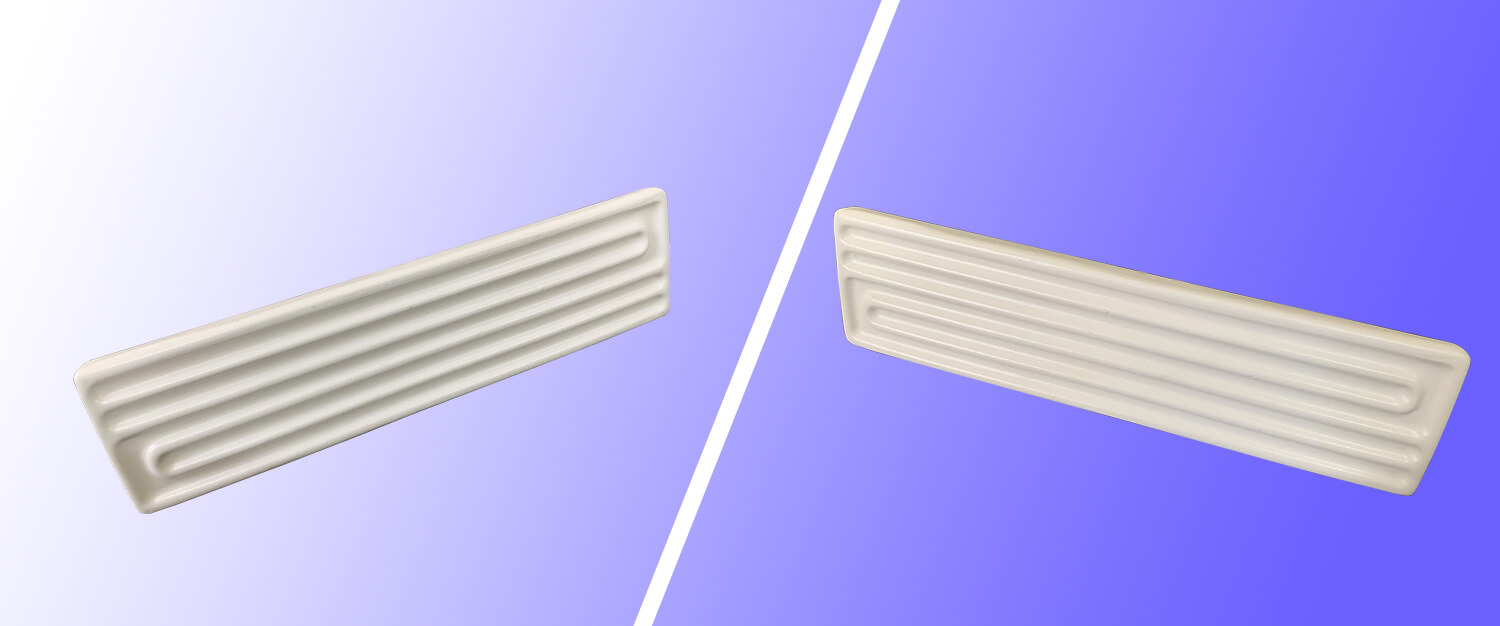

Керамические тепловые излучатели марки ECH имеют плоскую поверхность нагрева с дополнительной воздушной прослойкой. Подобная конструкция обеспечивает высокий тепловой эффект при меньших мощностных и временных затратах. Лучи инфракрасного излучателя направлены перпендикулярно поверхности излучения, а угол отклонения минимален.
.jpg)
Конструкция
Керамические полые излучатели серии ECH состоят из следующих элементов:
- Реостатная проволока марки RESCAL.
- Керамический корпус, выполненный из огнеупорного материала. Отличается высокой механической прочностью, защитой от перепадов температур. Поверхность покрыта керамической глазурью, которая дополнительно защищает изделие от испарений химических реагентов, влаги, пыли.
Внутри излучателя предусмотрена воздушная подушка. Она выполняет функцию термоизоляционного слоя, который позволяет добиться лучшего теплового эффекта при меньшей мощности. Сам нагрев происходит быстрее, а температура в точке подключения к источнику питания сокращается. Применение подобной конструкции значительно экономит электроэнергию, не теряя в температурных свойствах.
Возможно создание модификации марки ECHW. Она имеет удлиненное основание, при котором увеличивается эффект отражения тепла от задней стенки. Тогда температура в точке подключения питания дополнительно сокращается.
Крепление полых керамических инфракрасных излучателей происходит на металлические скобы. Они выполнены из нержавеющей стали, что обеспечивает высокую прочность и надежность. Возможна установка термопары типа К для контроля за температурным режимом.
Технические характеристики
Полые инфракрасные излучатели могут изготавливаться в разных размерах. Возможно создание изделия с габаритами от 60 мм × 60 мм до 122 мм × 1222 мм. Мощностной диапазон составляет от 100 Вт до 1000 Вт. Максимальная температура составляет 800°С. Работают на напряжении 220 В, но возможно создание изделий на другие величины. Рабочие длины волн от 1 мкм до 10 мкм. С ростом мощности и интенсивности длина волны снижается.
Панели по умолчанию поставляются в белом цвете. Но по желанию заказчика возможен выбор других оттенков. Сами излучатели работают в холодном и теплом диапазонах. С целью упрощенного контроля за состоянием изделия излучатели меняют цвет при повышении температуры. Это позволяет оперативно найти неполадку и устранить ее.
