Металлические кольцевые нагреватели (миканит)

Свойства и конструкция металлических кольцевых нагревателей

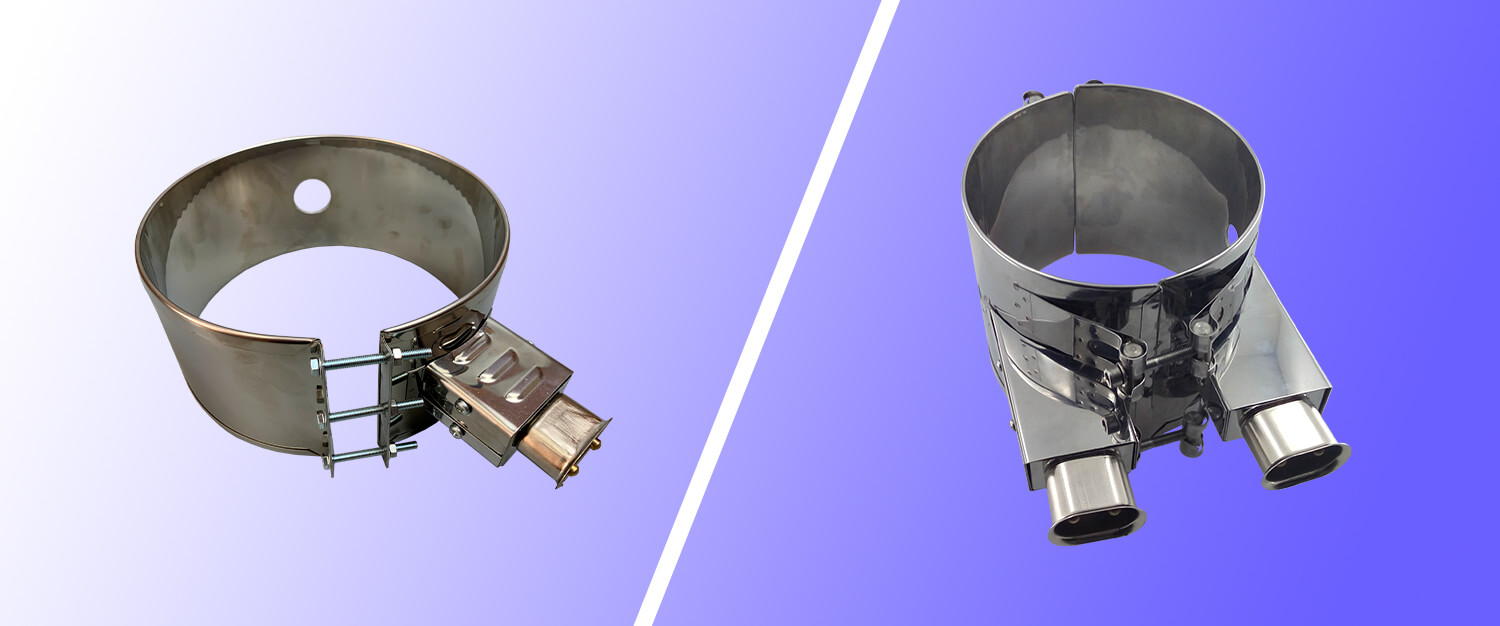

Металлический хомутовый нагреватель представляет собой резистивную полосу шириной 3-4 мм, которая спирально обмотана вокруг слоя миканита и размещена в корпусе из нержавеющей стали.

Для максимальной направленности энергии на рабочую поверхность, тыльная сторона нагревателя оснащена изоляционным материалом, который находится внутри корпуса.

Технологическое применение металлических кольцевых нагревателей

Нагреватели хомутовые (также известные как манжетные или кольцевые нагреватели) - это электронагреватели с корпусом из нержавеющей стали, предназначенные для нагрева различных цилиндрических поверхностей. Часто они применяются для подогрева сопла экструдера.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Металлические кольцевые нагреватели с миканитовой изоляцией – это резистивные нагревательные элементы, корпус которых выполнен из нержавеющей стали. Также они могут называться хомутовыми или манжетными. Применяются для равномерного нагрева цилиндрических поверхностей – хомут надевается на изделие и крепится. Основное назначение – нагрев сопла экструдера, пресс формы, литейные формы и прочие виды производственного оборудования. Диаметр кольца может варьироваться в диапазоне от 25 мм до 380 мм. Сама лента, которая намотана на слой миканита, имеет ширину порядка 3-4 мм. Все изделие помещено в защитный корпус, выполненный из нержавеющей стали. Работает при температурах до 350°С.

Конструкция хомутового миканитового нагревателя

ТЭН кольцевой состоит из нескольких частей:

• Лента резистивная металлическая. Она обладает высоким удельным сопротивлением.
• Миканитовый слой. На него наматывается лента. Выполняет функцию изоляции. Отличается повышенной термической стойкостью.

Дополнительно изделие может иметь слой теплоизоляции с тыльной стороны. Он помогает создать направленный поток тепловой энергии для увеличения эффективности нагрева.

Изделие может выполняться в виде кольца или полукольца. Второй вариант применяется тогда, когда кольцо не может охватить всю поверхность.

Для контроля температурного режима рекомендуется применять термопару.

Монтаж

Крепление нагревателя может осуществляться с помощью разных фиксатором. Для них по заказу могут проделываться отверстия к нагревателю. Но нужно учитывать, что тогда эффективная площадь нагрева уменьшится.

Обеспечение плотного контакта происходит путем применения монтажной пасты, которая выдерживает те же температуры, что и ТЭН. Крепление только на монтажную пасту не подходит для установок, которые работают при сильной вибрации, так как под ее воздействием фиксирующий слой может разрушиться. Чтобы добиться максимальной прочности, совмещают два способа крепления – с помощью винтов и монтажной термопасты.

Хомутовый нагреватель для удобства монтажа оборудуется системой стяжки. По желанию заказчика ее можно убрать. Также по заказу нагреватель может изготавливаться более сложной формы – например, ступенчатой или с цилиндрическими отверстиями. Проведение подобных манипуляций происходит только после полного расчета характеристик получаемого изделия.
