Плоские металлические нагреватели

Свойства и конструкция плоских металлических нагревателей

Металлические плоские обогреватели с миканитовым изолятором представляют собой устройство, функционирующее на основе нагревательного элемента в форме резистивной проволоки. Их структура включает в себя слои слюдовой бумаги с намотанным на нее нагревателем, где мощность обогрева зависит от толщины и частоты намотки проволоки.

Технологическое применение плоских металлических нагревателей

Эти устройства используются для тепловой обработки поверхностей компонентов промышленного оборудования, таких как термопластавтоматы (ТПА), экструдеры, литейные машины, штампы, пресс-формы, сублимационные сушилки, клеевые ванны, запайщики и разнообразное промышленное оборудование.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Плоский металлический ТЭН – это нагревательное устройство, которое имеет одну рабочую сторону. Активно используется в разных сферах за счет своей функциональности. Конструктивно он состоит из нескольких слоев слюдовой бумаги, на которые намотан нагревательный элемент в виде резистивной проволоки. Толщина и частота намотки зависят от того, какую мощность нужна обогревателю. Корпус изготовлен из нержавеющей стали, которая надежно защищает изделие по всей его поверхности.

Сфера применения нагревателей плоского типа включает в себя аэрокосмическую, автомобильную, пищевую, медицинскую и другие направления промышленности. За счет применения плоских металлических нагревателей обеспечивается выгодный с экономической точки зрения прогрев рабочей поверхности при ограничениях на размеры ТЭНа.

Разновидности плоских металлических нагревателей

Нагревательные элементы плоской формы могут производиться на заказ с учетом размеров, которые нужны покупателю. Компании, занимающиеся разработкой плоских ТЭНов, могут создавать элементы с вырезами для крепления, устанавливать разные виды электрических контактов, добавлять термопары. Каждый проект индивидуально согласуется с заказчиком после определения необходимых технических характеристик.

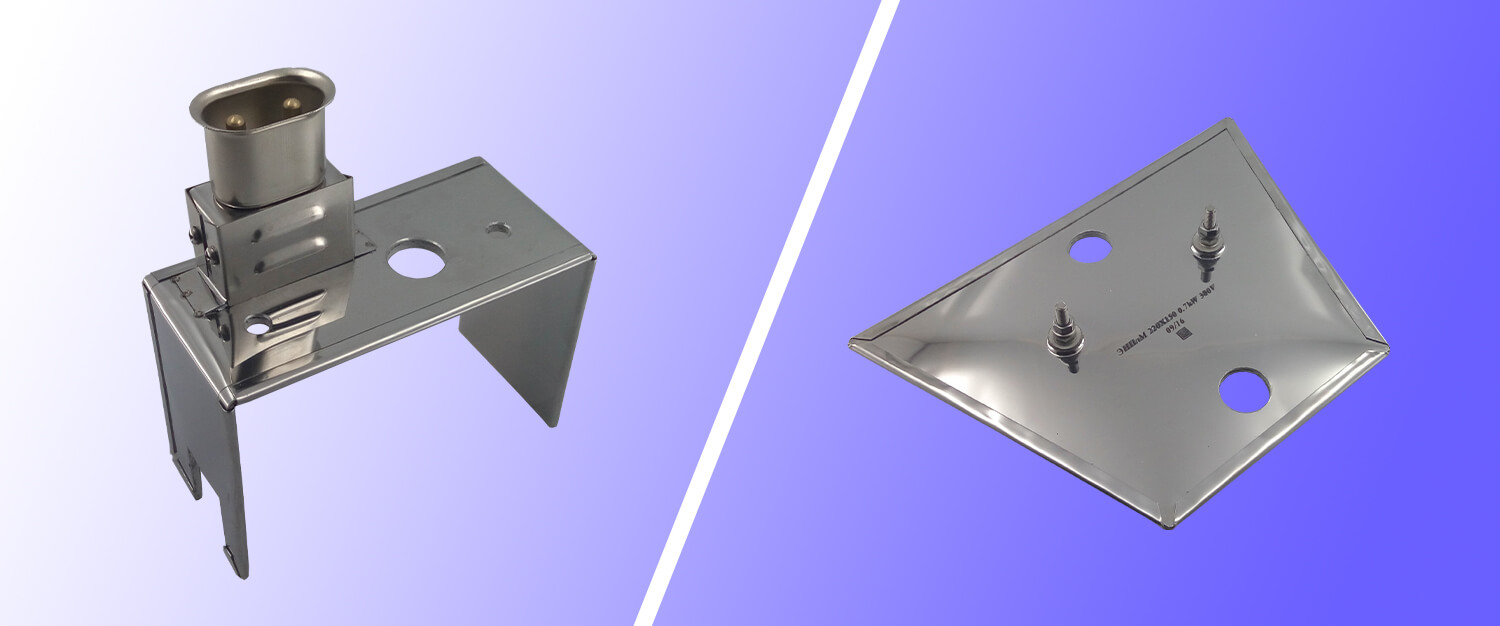

Основные формы плоских металлических нагревателей:

• Г-образные ТЭНы. Это изделия с уникальной формой, которые обеспечивают интенсивный нагрев. Удобство обеспечивается формой, которая повторяет изгибы оборудования. Их конструкция такая же, как у обычных плоских нагревателей. Для обеспечения плотного контакта в конструкцию может добавляться прижимная пластина. Она монтируется при помощи сквозных креплений.
• П-образные ТЭНы. Миканитовые нагреватели в форме буквы П также конструктивно не отличаются от плоских. Подобные изделия производятся на заказ с учетом размеров, которые необходимы заказчику для его проекта. Они быстро и равномерно прогреваются, тепловая энергия тоже равномерно распределяется по всей поверхности. Работают при температурах до 350°С. Для лучшего крепления к нагреваемой поверхности могут фиксироваться с помощью высокотемпературной монтажной пасты. Она положительно влияет на длительность эксплуатации и равномерность нагрева.

По типу изоляции выделяют элементы с керамическим или миканитовым изолятором. Первый вариант отличается хорошими функциональными характеристиками, но герметичность при этом страдает. Миканитовые варианты полностью герметичны и отлично справляются с поставленной задачей.
