Типы подключения патронных нагревателей

Кабельные выводы термостойкий никелевый провод (250 - 650°С). Стандартная длина вывода 200 мм (под заказ длина провода может быть другой).

Дополнительное усиление жесткости и защита от перегиба выводов. Кабельный вывод в металлической оплетке. Никелевый провод с термостойкостью (250 - 650°С). Дополнительное усиление жесткости и защита от перегиба выводов. Стандартная длина провода 200 мм (под заказ длина провода может быть другой).

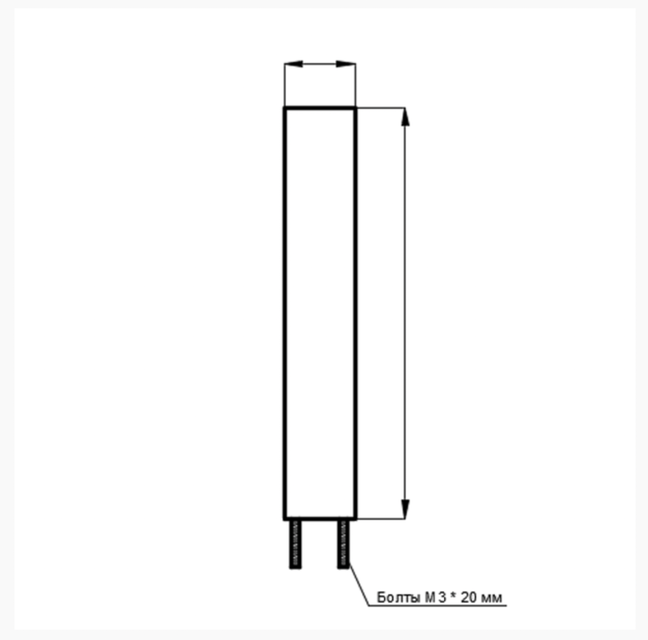

Винтовые выводы в виде болтов (жестких стержней) с метрической резьбой. Стандартная длина болтов 20 мм.

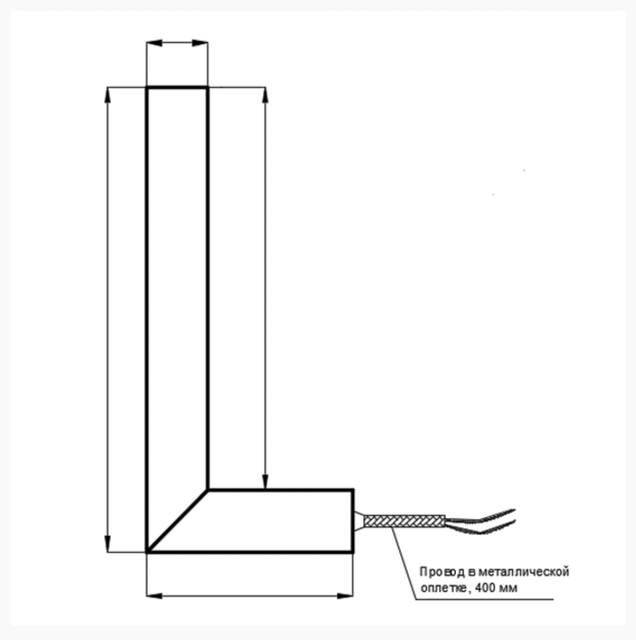

Термостойкий никелевый провод заделан в угловой наконечник. Устойчив к механическим воздействиям или смещению. Стандартная длина вывода 200 мм (под заказ длина провода может быть другой). Возможна дополнительная защита: металлической оплеткой, металлической гофрированной оплеткой, силиконовой трубкой.

Никелевый термостойкий провод со стальной пружиной. Дополнительная защита при изгибах, переломах и прочих механических повреждениях. Для патронных нагревателей диаметром до 14 мм. Стандартная длина вывода 200 мм (под заказ длина провода может быть другой).

Соединение в виде резьбового фланца для монтажа с помощью резьбы. Диаметр и форма согласовывается дополнительно.

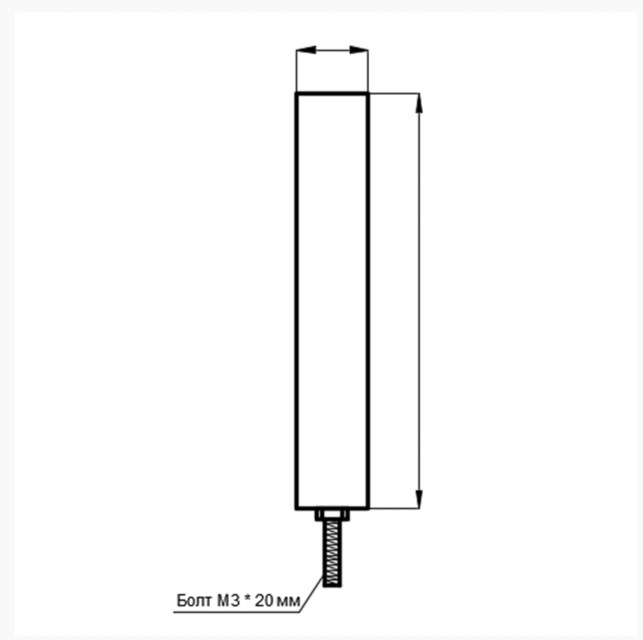

Одинарный винтовой или гибкий вывод с подсоединением "0" на корпус. Корпус нагревателя служит "занулением". Максимальное напряжение 48 В.

Данный тип используется при вибрациях. Токоведущие выводы защищены от перегиба и излома за счет дополнительного усиления с помощью термобумаги и силиконовой оплетки.

Выводы расположены с двух сторон нагревателя. В качестве выводов могут быть использованы винты или термостойкий провод.
