Монтаж изолированных и не изолированных термопар

Важность температуры при изготовлении ассортимента из пластмасс

При производственных процессах часто требуется соблюдение точных температурных показателей. Помогает отследить точные значения термопара. Она представляет собой замкнутую цепь, образованную двумя разными проводниками, спаянными на концах. Место скрепления проводов называется горячим спаем, а противоположные части проводов, которые подводятся к измеряющему напряжение прибору – холодным спаем.

При нагреве в месте соединения проводников появляется изменение магнитного поля за счёт формируемой током электродвижущей силы.

В изделиях из пластмасс важно достичь такого термического показателя, при котором произойдёт плавление сырьевой массы, но не ухудшатся показатели готовой продукции. Полуфабрикату следует приобрести определённую текучесть, чтобы заполнить форму. Если субстанцию не нагреть до установленного уровня, не произойдёт гомогенизации смеси. Перегрев приведёт к частичной потере конечных характеристик, в частности – повышенной хрупкости продукции.

Можно сделать расчёты, чтобы понять, какая температура будет на входе, выходе и внутренних зонах экструдера. Однако скорость работы шнека, степень его загрузки, изношенность и загрязнённость деталей вносят корректировки в расчётный режим.

Типы термопар по методу соединения проводов

Существует 3 типа коммутации проводов.

1. Скрутка. Способ недолговечный, поэтому мало где используется.

2. Сварка встык. Проводки присоединяют один к другому, создавая целостный канал.

3. Узкий шок. Сварка производится по концам проводов, напоминая треугольную крышу домика.

Важно правильно выбрать марку, диаметр проволоки, а также качественно спаять «горячие» концы термопары.

Конструктивное исполнение

Термопара изолированная, которая фиксируется при помощи клеевой основы. Рассчитана на определение невысоких температур (до +175⁰С). Крепится на ровные плоскости.

Керамическая оболочка выдерживает термопоказатель до +1100⁰С.

Корпус из керамики и встроенные клеммы – это термопары индустриального назначения. Они стойкие к разным агрессивным средам, окислению, выдерживают вибрационные действия.

Материалы, применяемые для производства термопар

Рассмотрим термопары, наиболее часто заказываемые клиентами.

• J. Создана из железа и константана. Работает при плюсовых температурах, в среде разреженных газов. Температура применения – до +500⁰С. Боится воздействия серы, конденсации влаги при отрицательных температурах. Стоит недорого.
• T. Создана из константана и меди. Граничный показатель использования составляет +400⁰С, выдерживает t<0⁰C. Нейтральна к повышенной влажности.
• Е. Немагнитная, создана из хромеля и константана. Работает в диапазоне -270…+1000⁰С. Имеет высокий показатель выходящего напряжения. Подходит для нейтральной среды и пространства с повышенной окислительной активностью.
• К. Создана из алюмеля и хромеля. Граничное значение +1370⁰С, допускается функционал при отрицательных температурах. Боится сернистой среды и разряженного воздуха, хорошо выдерживает влажность.
• N. Сделана в помощь термопаре К. Создана из нихросила и нисила. Так как при значительных температурах электроды быстро загрязняются, кремниевая добавка поможет изначально «привыкнуть» к примесям. Обладает длительным сроком эксплуатации. Проявляет термоэлектрическую стабильность в средах с повышенным содержанием O₂.

Выбор температуры, наличие изоляции в термопаре

Обращаем внимание на ошибки пользователей.

1. Бытует мнение: когда эксплуатационный режим термопары «вписывается» в указанный диапазон, любое устройство подойдёт. Нет, следует принять во внимание конструктивные особенности: заземление, открытый или закрытый край, наличие защитной оболочки. Открытый край в месте спая сгорит, сделав работу термопары невозможной. Поэтому для высокотемпературных процессов рекомендуется помещать провода в чехол из никелевого сплава.

Там, где находится спай, пригодится диэлектрик MgO: изоляцию сжимают под давлением, чтобы создать, плотный, токонепробиваемый слой. Такое решение поможет термопаре выдержать значительные нагрузки давления, вибрации, механического типа.

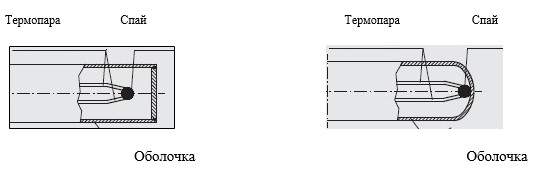

2. Изолированные виды ̶ когда два отдельных спая помещаются в одном чехле. Работают независимо друг от друга. Если один ломается, второй продолжает функционировать. Рисунок слева – изолированный спай, справа – не изолированный.

Неизолированные отличаются тем, что оба спая в одной оболочке, при этом 4 проволоки соединены. Дают более точные показания, но если где-то в цепочке происходит разрыв, второй тоже долго не продержится.

Чтобы правильно выбрать изоляцию, следует ориентироваться на верхнее граничное значение допустимой температуры. Когда нагрев происходит до 125⁰С, подходит любой тип диэлектрика, включая воздушный. При допустимости термического подъёма до +1300⁰С, используют фарфор (трубка, колечки бус). Для 1300-2000⁰С используют оксиды циркония, магния, бериллия.

Нужно ли заземление в термопарах с 2-мя элементами

К спаям без заземления относят такие, в которых спаи не касаются оболочки преобразователя, а вокруг них располагается изолирующая насыпная субстанция. Они менее подвержены электрическим помехам, обладают низким быстродействием.

Заземлённые аналоги ̶ это те, в которых спай контактирует с оболочкой. Они быстрее улавливают температуру, но значения напряжения могут отличаться от истинных за счёт токовых шумов.

Наибольшую скорость термического реагирования обеспечивает открытый спай термопар. Так как место соединения проводов открыто, такое устройство применяется в средах с нормальной и пониженной влажностью (например, в воздуховодах, где циркулирует тёплый, а значит ̶ подсушенный воздух).

Варианты подсоединения термопар

Существует несколько способов коммутации, рассмотрим наиболее применяемые.

• Простой

Гальванометр (потенциометр) соединяют с обоими термоэлектродами напрямую. Выбирают пару проводников с разными ЭДС, которые спаивают на концах, а преобразователь помещают в разрыв одного из них.

• Дистанционный

Применяют провода, сделанные из тех же материалов, что и продуцирующие напряжение половинки термопары. Однако диаметр подключаемых удлинителей может отличаться от того, куда будет присоединён.

• Компенсационный

Там, где используются удлиняющие элементы из редких металлов, иногда с целью удешевления их заменяют медными. У Cu величина ЭДС приближена к аналогичному показателю термопары. Происходит замена (компенсация), что позитивно сказывается на затратах производителя.

Хорошая теплопередача обеспечивает быстрое и полноценное определение показателей замеряемой субстанции рабочим концом термопары. Правильно выбрав глубину погружения спая, удастся выявить реальную степень нагрева. Эмпирическим путём было выявлено: расстояние от поверхности субстанции до точки спая должно быть в 20-30 раз больше, чем диаметр защитной арматуры термопреобразователя.

Нюансы монтажа термопар

Замеры могут делаться в среде и по поверхности. В первом случае спай помещается вглубь среды (потока), во втором – касаться замеряемой конструкции.

•  Перед использованием термопары обратите внимание на качество соединения сваренных частей.
•  Отрегулируйте показатель сопротивления в соединяющих проводах.
• Подумайте, соблюдается ли полярность преобразователя и компенсационного дополнения.
• Проверьте стабильность термических значений на свободных концах термопары.

Чем полезны многоточечные замеры

Что делать, когда построена длинная технологическая линия и требуется выполнять замеры температур на разных её участках? Пригодятся многоточечные преобразователи, которые располагают вдоль производственного участка. Замеры выполняются на 5-60 участках.

Как сделать замеры температуры более точными

Хотим предоставить несколько рекомендаций, которые помогут использовать термопару с минимальными погрешностями.

• Устройство не выдерживает резких термических колебаний, особенно когда возникают значительные перепады между его начальной и концевой частью.
• Для термопары небольшого размера с тонкими термопроводящими компонентами следует добавлять удлинительные аналоги с бóльшим поперечным сечением.
• Провода выбирают из такого материала, чтобы без критических нагрузок и разрушений они выдерживали эксплуатационную температуру.
• При использовании термопары в активной среде замеряющее термоустройство помещают в кожух. Он не должен пачкать электроды.
• Запрещается применять проволоку недостаточной длины, которую приходится натягивать или помещать в зону вибраций.
• Для получения особо точных замеров пригодится термопара в 4-мя электродами. Их задача – повторно замерять сопротивление электрической цепи.

Чтобы заказать термопары в «Интмакс», пришлите заявку с указанием варианта технологического процесса, рабочих температур, количества точек замеров.
