Полная информация про пресс-формы, патронные нагреватели и термические процессы

При изготовлении ассортимент из пластмассы важным критерием является температурный показатель процесса. Сырьё нужно нагреть, расплавить, затем поддерживать нужное термическое значение формы, чтобы остывание почти готовых изделий происходило в заданном режиме.

Методы нагрева пресс-форм при проведении экструзионных процессов

Повысить термический показатель формуемой массы предлагается при помощи следующих нагревателей:

• паровых. Конденсированная субстанция подаётся по змеевику, размещаемому внутри агрегата. Несмотря на то, пар способен передать значительную часть энергии, отсутствуют сложности при его транспортировке по коммуникациям, не добавляет в полуфабрикат ненужных примесей (когда речь идёт о «глухой» подаче нагревателя, через трубы), такой процесс считается достаточно опасным. При производстве пластмасс водяной пар не всегда может удерживать нужную температуру расплавленной массы.
• газовых. Термический показатель полуфабриката поддерживается через сжигание природного топлива. Обеспечить постоянство температуры здесь легче, но необходимость применения открытого огня создаёт риск потенциального возгорания;
• электрических. Отличаются точностью замеров и стабилизацией температуры. Востребованы по причине длительной эксплуатации.

Полупроводниковые, индукционные электронагреватели пользуются низкой популярностью из-за своей дороговизны. Аналоги, чья работа учитывает электрическое сопротивление, заказывают гораздо чаще.

Виды электрических ТЭНов для пресс-форм

В большинстве случаев пресс-формы используют для производства серийных партий изделий. Учитывая конфигурацию нагреваемой плоскости, выбирают подходящие изделия: устройства монтируют в цилиндрические отверстия, подбирают для круглых, сегментных форм, ровной оснастки и труднодоступных зон.

Огромный ассортимент нагревателей, выпускаемых компанией «Интмакс», позволяет выпускать продукцию для пресс-форм, труб, отдельных элементов технологических линий. Она отличается формой и рассчитывается для каждого заказа индивидуально.

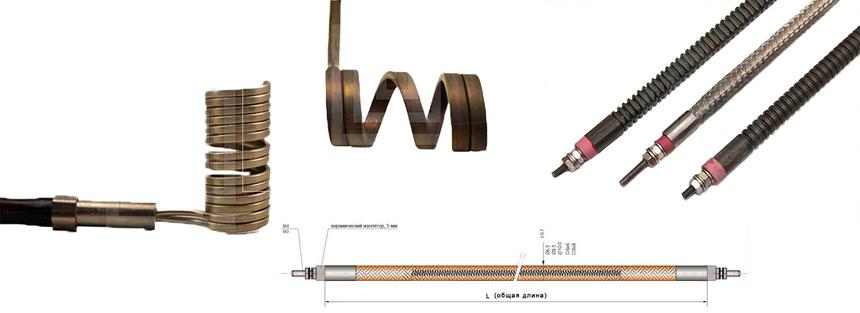

• Спиральные ТЭНы. Внешне похожи на пружину, их применяют в тех местах, куда невозможно поставить ровный по форме нагреватель. Это – горячеканальные системы, в которых нужно прогревать литьевое оборудование по длине, с учётом конструктивных изгибов устройств.
• Гибкие нагреватели. Они являются единственным решением для трёхмерных форм, легко сгибаются, подстраиваясь под нужную форму отверстия. За счёт мягкой оплётки полноценно размещаются в канавках. Выдерживают более высокие температуры, чем патронные и спиральные аналоги.



ТЭНы патронного типа: конструкция и назначение

Изделия состоят из сердечника (выполнен из резистивной проволоки), порошкового изолятора (периклаз хорошо проводит тепловую энергию), трубки из металла и выводов. Чтобы изделие вышло оптимальным по использованию и недорогим, всегда подбирается определённый металл: латунь, сталь, стойкая к окислению, или термически закалённая.

Выбираются таким образом, чтобы плотно касаться наружной частью предназначенных отверстий. Трубчатая прямая форма рассчитана на ровные каналы. Под заказ производят аналоги, изогнутые под прямым или другим расчётным углом.

В зависимости от условий эксплуатации, разрабатываются патронные ТЭНы для химически активных сред, для производств с виброустановками. Есть варианты с термопарой, помогающие видеть точные термические значения процессов. Она облегчает отслеживание этапов нагрева и остывания, переводя эту функцию в автоматический контрольный режим.

Модели с двумя соединёнными половинками работают чуть иначе. При повышении термопоказателя половинки раздвигаются и прижимаются к краям отверстий. После снижения температуры принимают исходное положение. Обеспечивают более качественный и быстрый нагрев форм для прессования. Удобны тем, что не требуется изготавливать их в диаметре точно под формат посадочного места. Быстро вытаскиваются при необходимости замены.

Нагреватели патронного типа занимают приоритетное место среди всех типов подобной продукции. При производстве линейки товаров из пластмасс они монтируются на ТПА, экструдерах, 3D-принтерах.

Правильный заказ патронного нагревателя

Широкий номенклатурный ряд ТЭНов от «Интмакс» используется в разных индустриальных направлениях. Максимальный нагрев достигает +800⁰С. Вставляются в формы, каналы, матрицы.

Чтобы перед покупкой сделать безошибочный выбор, надо учесть такие характеристики.

Длина и диаметр

Следует знать, какая длина рабочей части ТЭНа, которая подвергается нагреву. Она должна совпадать с глубиной отверстия. При классической схеме размещения диаметр выбирается таким, чтобы не оставалось воздушных зазоров между посадочным местом и наружной поверхностью нагревателя. «Патронник» отличается от отверстия на десятые доли миллиметра. Только тогда он будет функционировать эффективно, подавать расчётную порцию энергии в форму и не рассеивать тепло через зазоры.

Показатель мощности

Чтобы работа по нагреванию велась в заданном ритме, нужно выбирать такую производительность ТЭНа, чтобы он обеспечивал подачу плотного теплового потока, но не трудился на пределе своих технических возможностей. Длительная работа на граничных значениях приведёт к перегреву элемента и необходимости обновления. Поэтому всегда выбираются нагреватели с запасом мощности.

Равные или приближённые значения теплопроводности

Быстрота нагрева определяется сходными значениями передачи и восприятия тепла, которые должны быть у ТЭНа и пресс-формы. Иначе процесс будет идти в замедленном темпе, снижая скорость выпуска продукции. Или же нагреватель не сможет в нормальном режиме достигать нужного теплового потенциала и быстро сгорит. Обязательно нужно устанавливать столько греющих элементов, сколько их получилось в результате расчёта.

Монтаж патронных ТЭНов и проверка их работы

Покажем порядок действий при установке нагревателей.

1. Визуальный осмотр: поверхность чистая, без пятен технического масла, прилипших кусочков мусора. Если имеются загрязнения, их удаляют пневмопродувкой или протиранием растворителем. Перед монтажом надо высушить поверхность.
2. Проверка отверстия. Локация для ТЭНа должна иметь отверстие с одинаковым диаметром по всей глубине. Место посадки очищается от кусочков металла, которые являются отходами сверления формы.
3. «Примерка» нагревателя покажет, насколько правильно он бы подобран. На зазор даётся 0,03-0,05 мм. ТЭНы располагаются на расстоянии более 3-4 см друг от друга. Наличие выходного отверстия упростит демонтаж отработанного нагревателя.
4. Смазывание термопастой улучшит зоны контактирования нагревателей с каналами. Важно, чтобы она не попала на открытые провода.
5. Нагреваемые сегменты должны оставаться внутри, холодные – снаружи. Плохо выполненная установка создаёт условия для возникновения пробоя изоляции и последующего возгорания.
6. Уделяйте особо пристальное внимание креплению ТЭНов, чтобы снизить риск травматизма работников цеха.
7. Не располагайте вблизи горячих поверхностей подключаемые кабели. Они выдерживают +100…+130⁰С, а нагрев может доходить до +350…+800⁰С. Если значение температуры нагрева превышает +300⁰С, выбирайте провода в керамической оболочке («бусы»).
8. Регулярно проверяйте целостность диэлектрического покрытия кабелей.
9. Использование термопары обеспечит проведение нагрева в заданном диапазоне температур. Она помогает ТЭНам не перегреваться.

Когда стоит задача поменять нагреватель, надо отключить его и подождать, пока его температура не сравняется с температурой воздуха. Сквозное отверстие помогает беспроблемно вытащить отслуживший свой срок нагреватель.

Кому требуется заказать нагреватели патронного типа

Чтобы понять, насколько часто к нам обращаются, чтобы заказать патронные ТЭНы в Украине, перечислим, в каких направлениях они задействованы.

Пищевое направление

Изготовление консервации, сухофруктов, пастеризация молока в промышленных масштабах – ответственный процесс, который требует поддержания температуры в течение приготовления еды длительного хранения. Уровень нагрева позволяет таким образом подготовить сырьё, чтобы обеспечить сохранность полезных веществ и не допустит формирования среды для развития бактерий.

Получение полимеров

Чтобы создать желаемую форму, нужно расплавить сырьевую массу до состояния текучести, чтобы она приняла желаемую конфигурацию. Термически передержать, отказавшись от термопары? Выйдет продукция с ухудшенными характеристиками. Снизить температуру до уровня, ниже запроектированного? Тогда не получится достичь равномерности в консистенции расплава. Литьевые технологии с использованием давления помогают создавать линейку товаров самой разнообразной конфигурации.

Медтехника

Термические процессы в оборудовании применяют в детских кювезах (где выхаживают недоношенных малышей), соляриях, аппаратах для очищения почек, в косметологических целях. Поэтому здесь также важна контролируемая, равномерная агрегация тепла.

Область упаковочных материалов

Многие знают, что такое термоплёнка и горячая резка. Запайка пакетов используется в любом крупном маркете, позволяя людям не оставлять сумки и небольшие пакеты в камерах хранения. Плотной плёнкой упаковывают штучные товары (например, минеральную воду в бутылках, йогурты) в комплект из определённого количества штук.

Нагревание двигателя в машине

В зимнее время не обойтись без обогрева цилиндров. ТЭНы приведут транспортное средство в рабочее состояние, повысив температуру моторного масла, охлаждающей жидкости.

Почему решение изготовить патронные нагреватели под заказ станет правильным и экономически выгодным

Заказывая ТЭНы в компании «Интмакс», вы получаете изделия, точно соответствующие своему назначению.

Для одних процессов достаточно обычных нагревателей, а другие функционируют в более сложных условиях. В высокотемпературных нагревателях с обжимкой проводов формируется удельное сопротивление до 10 Вт/см².

• Разработка чертежа будущего ТЭНа – это возможность его создать разной длины, диаметра, ровным, гибким или стационарно согнутым под углом, с круглым или квадратным сечением.
• Оплётка снизит степень истирания, оболочка из стекловолокна повысить термостойкость. Возможность создать необогреваемые участки снизит расход энергии и заблокирует возможность перегрева активных секторов.
• Особый случай – возможность использовать ТЭНы при двух разных значениях напряжений.
• Применение фланцев, втулок резьбового типа, разных способов вывода подключений, использование распределённой мощности, создание термоэлементов под двухфазную и трёхфазную сеть – всё это расширяет спектр использования нагревателей для решения конкретных производственных задач.

Специалисты компании «Интмакс» примут заказ на изготовление патронных ТЭНов в любой рабочий день
