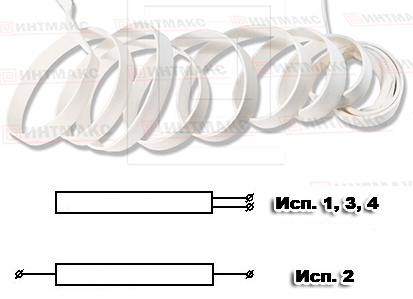

Рекомендации по установке и эксплуатации ЭНГЛ-1

Монтаж и обслуживание электронагревателей может проводить лицо, достигшее 18 лет. В наличии должен быть медицинский допуск, разрешение на работу с электроустройствами потребляющими до 1000 В. Квалификационная группа не ниже третьего разряда. В обязательном порядке должен быть пройден инструктаж по охране труда. Перед монтажом нагревателя необходимо ознакомиться с технической документацией, и инструкциями по установке ЭНГЛ.

В работе с ЭНГЛ запрещено:

• Эксплуатировать и устанавливать нагреватели во взрывоопасной среде;
• Эксплуатировать обогреваемые устройства без заземления;
• Эксплуатировать нагреватели с сопротивлением изоляционного материала относительно объекта нагрева в холодном состоянии ниже 1 Мом, а в разогретом – ниже 0,5 МОм;
• Устанавливать и подключать нагреватели с механическими повреждениями герметизированного корпуса рабочей поверхности и выводов с пониженной температурой;
• Допускать к работе нагреватель без терморегулятора;
• Вскрывать коммутационные наконечники;
• Работать с подключаемыми нагревателями без индивидуальной защиты.

Во время монтажа запрещено:

• Продольно скручивать активную часть нагревателя;
• Укладывать активную часть на объект нагрева внахлест либо с пересечениями;
• Устанавливать и проводить съем нагревателя под напряжением;
• Устанавливать рабочую часть с радиусом изгиба меньше 10 мм;
• Допускать контакт рабочей части нагревателя с легкозагорающимися материалами (полимеры, дерево и т. д.);
• Монтировать устройство нагрева на объекты из пластика.

При использовании ЭНГЛ нагревателей НЕЛЬЗЯ:

• Превышать температурные показатели на поверхности ленты больше 180°С;
• Использовать нагреватель в среде допускающей прямой контакт с нефтяной продукцией и другими веществами, способными разрушить изоляционное покрытие ЭНГЛ.

При эксплуатации ЭНГЛ НЕ РЕКОМЕНДУЕТСЯ:

• Проводить установку нагревателя в двух разных средах одновременно (например, в жидкой и газовой среде);
• Допускать попадания конденсата на прогретую поверхность нагревательной ленты.

Рекомендации по установке ЭНГЛ

Монтаж ЭНГЛ на трубопровод. Эксплуатация ЭНГЛ допустима на трубопроводах, не поддающихся загоранию и плавлению. В основном проводится нагрев керамических и металлических труб. При установке участок монтажа должен быть очищен от коррозийного налета и грязи. На объект нагрева наносится стойкая к высоким температурам антикоррозийная защита. Рабочая температура объекта нагрева должна минимум на 20°С быть больше, сравнительно с выработкой температуры рабочей части гибкой ленты.

Один из концов ленты прикрепляется на трубопроводе с помощью стеклонити плотность, которой должна составлять от 0,1 до 0,3 мм, а ширина – минимум 10 мм. Далее проводится намотка нагревателя с незначительным натягиванием по спиральному типу вокруг трубы. Также возможно продольное наложение нагревательной ленты. Свободный конец после укладки нагревательного элемента фиксируют также стеклолентой. Установка ЭНГЛ на вертикальную трубу может производиться лишь спиральным методом. Монтируя гибкую ленту на горизонтальный объект нагрева, ее следует фиксировать каждых полметра стеклолентой.

ЗАПРЕЩЕНО использовать спиральную намотку на трубопроводах, диаметр которых составляет менее 20 мм.

С целью предотвращения вреда на герметизирующее покрытие и избегания местного перегрева фланцев и иных выступающих элементов, под нагревательную ленту устанавливают подложку в виде алюминиевой ленты. Вблизи фланцев гибкая лента должна подвязываться стеклолентой с шагом в 40 мм.

По окончанию установочных работ трубопровод нужно покрыть теплоизоляцией из негорючего минерального либо синтетического материала. Затем должна быть проведена обшивка металлической защитой.

Выводы ЭНГЛ покрываются металлорукавом или специальной трубой для предотвращения механических повреждений.

Установка электрических цепей

Монтаж цепей и заземление должны выполняться на основе правил ПУЭ.

Установка терморегуляторов

Приборами, измеряющими температуру ЭНГЛ, могут выступать термопары подходящего типа или термометры сопротивления.

Для терморегуляции применяют манометры, милливольтметры и логометры.

Регулятор должен плотно контактировать с рабочей частью гибкой ленты и корпусом трубопровода.

Одновременно с термопарой рекомендуется использовать потенциометр КСП-4 или устройство МВУ6-41к.

С измерителями сопротивления рекомендуется применять устройства типа МВУ6-42к.

Для автоматической регулировки температур применяются: термические регуляторы микропроцессорные серии ТРМ-1; 2; 3; 4; 5; РТМП-Щ1; Щ2; цифровые преобразователи ЦР 8001; регуляторы марки УТФР-М.

В определенных условиях может стать необходимой установка защитного автомата с биметаллическими пластинами; термовыключатель АД-155, дифференциальное температурное реле ДТР-ЗМ, температурное реле ТР-200М.

Для регулировки и коррекции температурной подачи ЭНГЛ могут использоваться схемы с использованием термического регулятора и симистора.

Осуществляя установку ЭНГЛ с целью дальнейшей эксплуатации следует, изначально ознакомится с инструкционными требованиями изготовителя. Нагрузка, подаваемая на нагреватель должна соответствовать его характеристикам. Мощность каждой ленты зависит от условий эксплуатации, вида обогреваемой продукции, диаметра трубопровода и разницы между температурами окружающей среды и объекта нагрева. Для качественной работы ЭНГЛ в холодные периоды важна надежная теплоизоляция.
